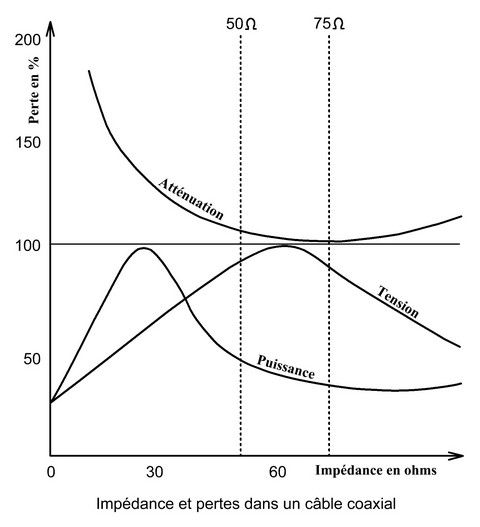

Le 50 ohms démystifiéQui ne s'est pas posé la question de savoir pourquoi nous utilisons des câbles coaxiaux d'impédance 50 ohms et pourquoi pas 30 voire 120 ohms ? Ce n'est pas par hasard que cette impédance a été choisie et cette valeur fait l'objet, comme bien souvent, d'un compromis. Deux chercheurs américains de BELL LABS, Lloyd Espenscheid and Herman Affel, ont établi en 1929 le graphique ci-dessous : En effet, ils cherchaient la meilleure impédance à donner à un câble devant véhiculer une forte puissance avec une tension élevée sous quelques MHz. Ils sont arrivés à la conclusion que 30 ohms étaient optimum pour la puissance mais que pour la tension c'était 60 ohms. Il fallait donc trouver un compris et ont choisi 50 ohms. De plus, à cette impédance on s'approche d'une atténuation minimale. Remarquons au passage que le 75 ohms utilisé pour la vidéo ou les câbles d'antenne de télévision offre l'atténuation minimum. |
|
