Générateur 35 à 4400 MHz avec ADF4351

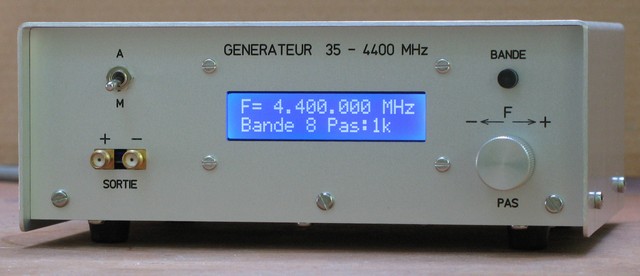

REMARQUE IMPORTANTE: Cette photo montre l'affichage
d'un pas de
1 kHz. Ce fût lors d'un essai de modification du programme pour
atteindre des pas plus petits que le dernier de 6,25 kHz du programme
original. Or l'ADF4351 semble ne pas apprécier des pas comme
10 kHz, 1 kHz, etc., tout au moins avec les paramètres actuels de gestion
de celui-ci.
Ne sachant pas s'il est
possible de combler cette lacune importante, nous laisserons les
spécialistes Arduino à leur réflexion...
Dans le domaine de la simplicité, Analog Devices a sorti un circuit intégré très intéressant et dans leur bonté infinie, les Chinois nous offrent, pour un prix intéressant sur eBay, un module à base d' ADF4351. On trouve sur le net plusieurs projets, plus ou moins aboutis, qui gèrent ce module sous Arduino. Nous avons choisi celui de F4HUY dont on pourra télécharger le programme à: https://www.f4huy.fr/?p=1063
Le 10 MHz provient d'un TCXO (oscillateur compensé en température) ou d'un oscillateur extérieur (OCXO ou GPSDO par exemple).

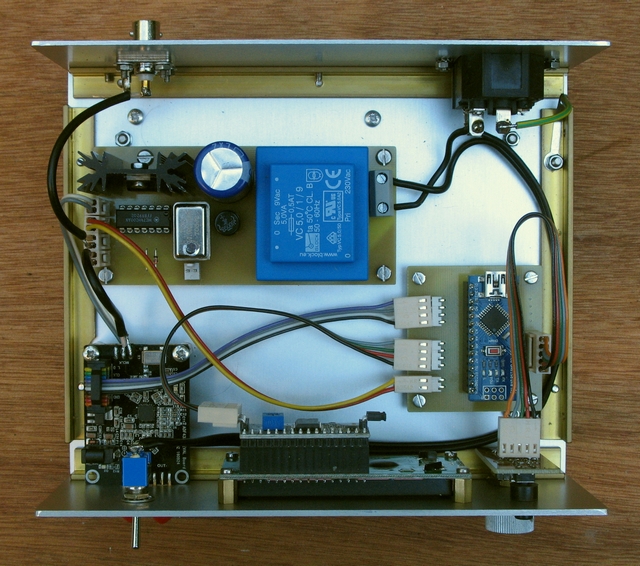

Comme on peut le voir
sur la photo, nous avons scindé le montage en trois parties. Un

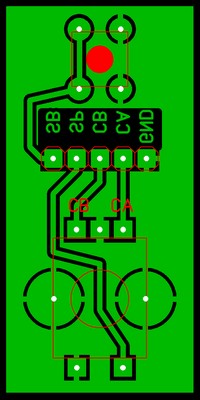

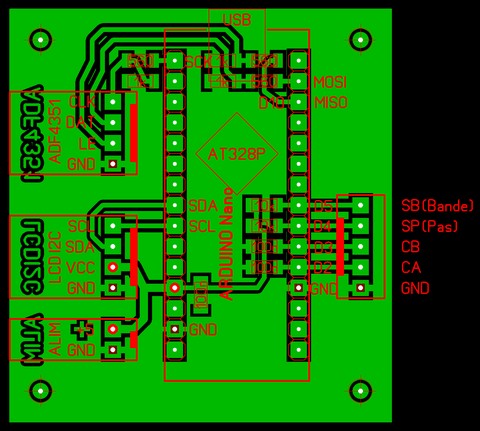

circuit supporte l'Arduino Nano et les connecteurs associés, un

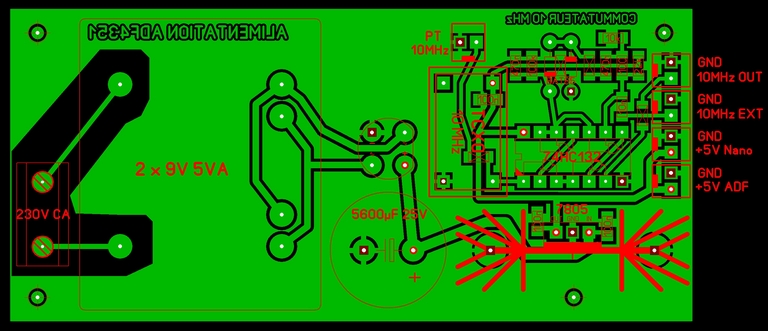

autre le codeur et le bouton poussoir et le troisième est l'alimentation
avec un TCXO. L'afficheur est piloté par I2C avec un module fixé
à l'arrière.
Le module ADF4351 nécessite une petite chirurgie (dessouder R5) car
on utilise un TCXO ajustable de 10 MHz au lieu de l'oscillateur
interne. On a ainsi l'avantage
d'avoir un générateur précis jusqu'à l'extrémité supérieure de sa
gamme de fréquence.
La prise BNC à l'arrière
sert à recevoir le 10 MHz d'un GPSDO, la commutation se faisant
automatiquement.

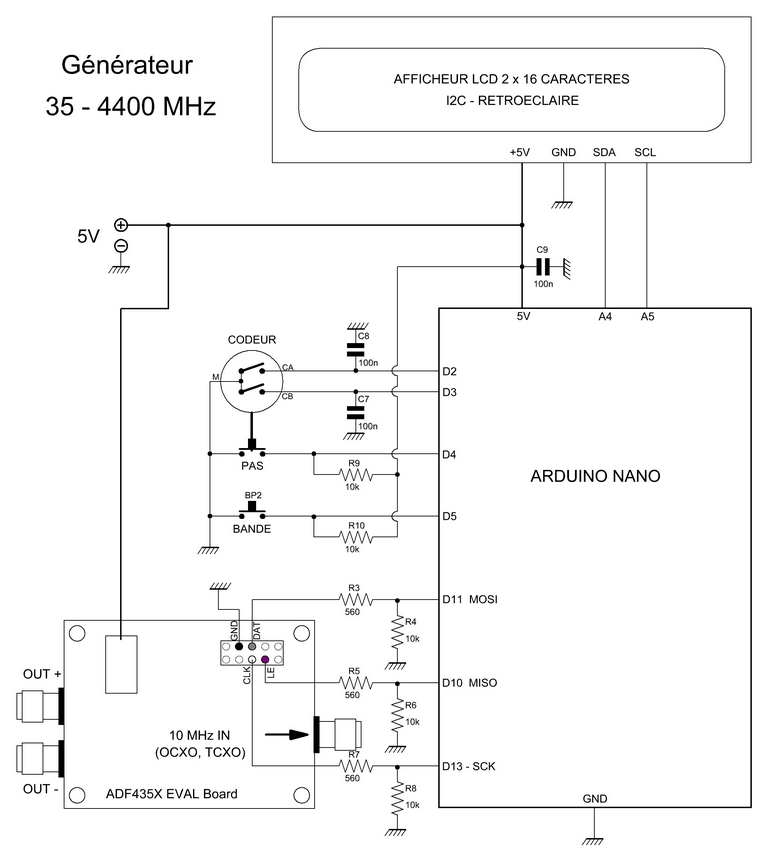

SCHÉMA

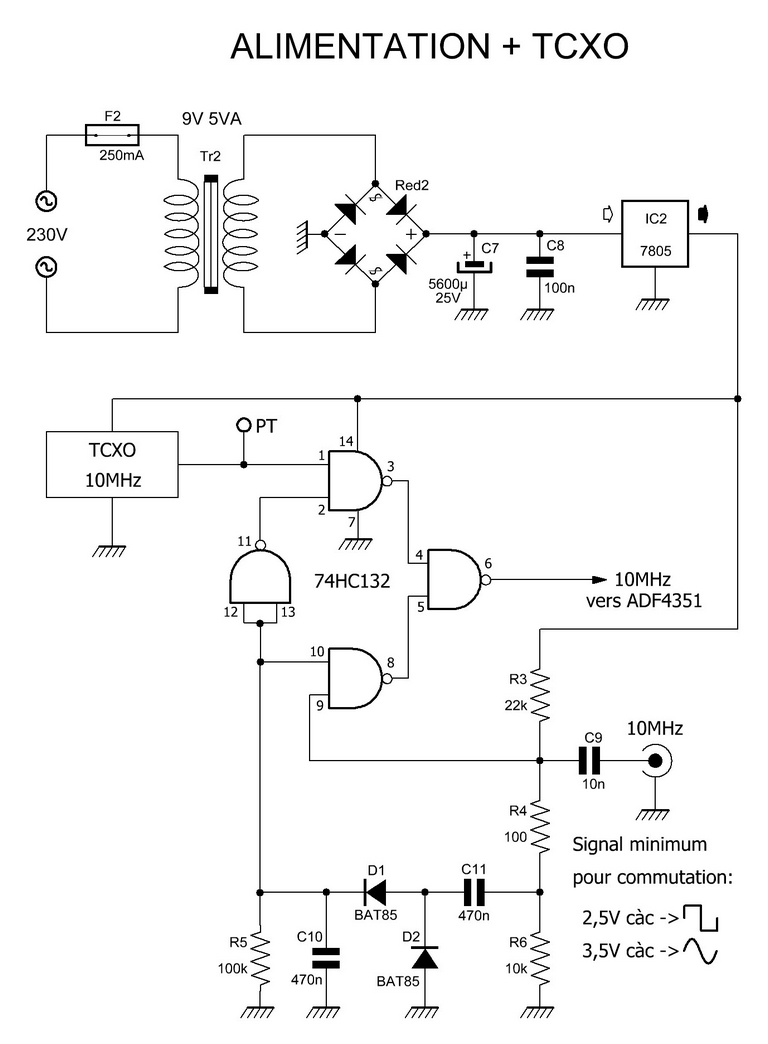

Sans source 10 MHz sur le connecteur BNC extérieur, c'est le TCXO qui fournit cette fréquence de référence pour le module ADF4351. La commutation entre les deux sources se fait automatiquemment par l'intermédiaire de portes NAND.
CIRCUITS IMPRIMÉS
