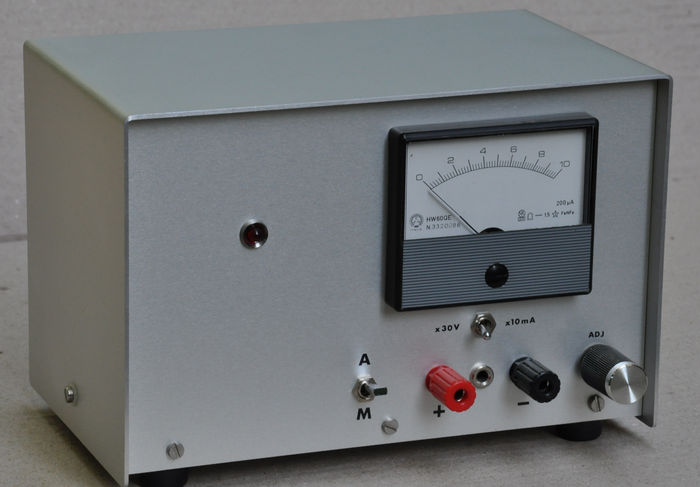

ALIMENTATION 0 à 300 V CC
(Adaptation
d'un montage paru dans Electronique pratique N° 264)
Loin d'être aussi indispensable
qu'une alimentation basse tension classique, cette alimentation
est intéressante dans le cas d'expérimentation sur des montages
à lampes ou bien, par exemple, à "reformer" de vieux condensateurs
chimiques en augmentant progressivement la tension sur leurs bornes.
Sachant
que ce genre d'alimentation est presque introuvable dans le commerce
et souvent à un prix prohibitif, il est tentant d'en réaliser une
avec des composants courants.

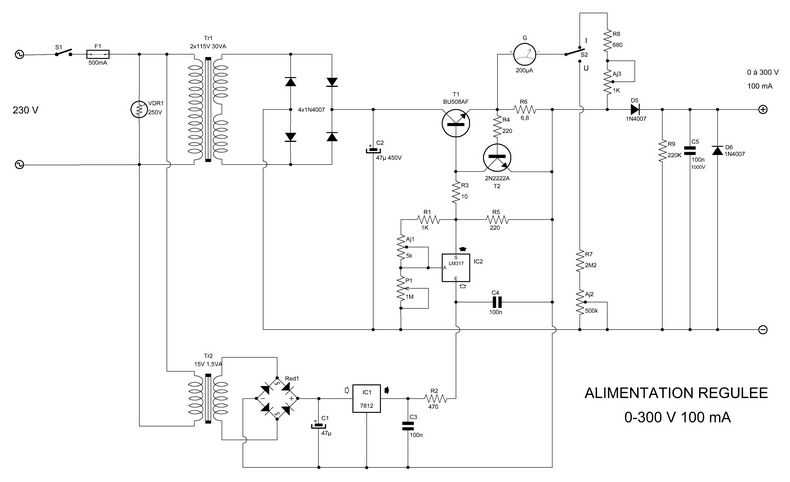

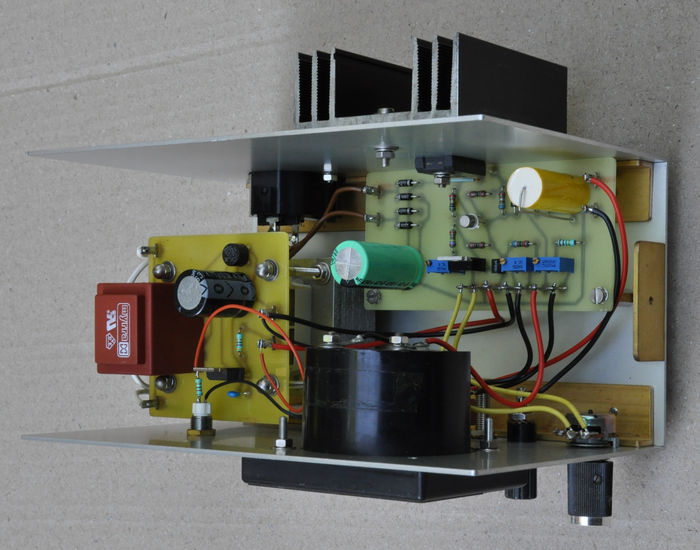

PRINCIPE
La pièce maîtresse
est le transfo "haute tension" qui heureusement se trouve
dans le catalogue CONRAD sous la forme d'un transformateur d'isolement.
Une alternative serait d'utiliser deux transformateurs identiques
reliés par leur secondaire.
Le
redressement et le filtrage (par le chimique C2 isolé à 450 V) nous
donne une tension continue d'environ 320 V. Le BU509AF est
un transistor supportant des tensions élevées et dont le boîtier
est
isolé (suffixe F) ce qui n'impose pas de contrainte d'isolement pour la
fixation sur le radiateur.
La limitation
de courant est assuré par le 2N2222A et fonction de la valeur de R6 avec la formule approximative
suivante :
I max = 0,6/R6. Ce qui permet d'approcher les 100 mA.
Les
résistances et ajustables R7-Aj2 et R8-Aj3 seront à modifier en
fonction du galvanomètre utilisé.
Les
diodes D5 et D6 assurent la protection contre les retours de tension
sur la sortie et R9 assure la décharge des condensateurs lors de
la mise hors tension.
Une dernière remarque concernant la sécurité : La tension et surtout l'intensité délivrée par cette alimentation peut être très dangereuse. On a perdu l'habitude, avec les circuits transistorisés, de se méfier de tout ce qui dépasse 50 Volts et qui est signalé, dans le meilleur des cas, par une bonne "châtaigne"!.
