Alimentation stabilisée 12 Volts 5 Ampères
Cette alimentation peut délivrer 5 Ampères avec une limitation de courant ajustable. La plage de tension accessible par un potentiomètre varie entre 12 et 14 Volts.

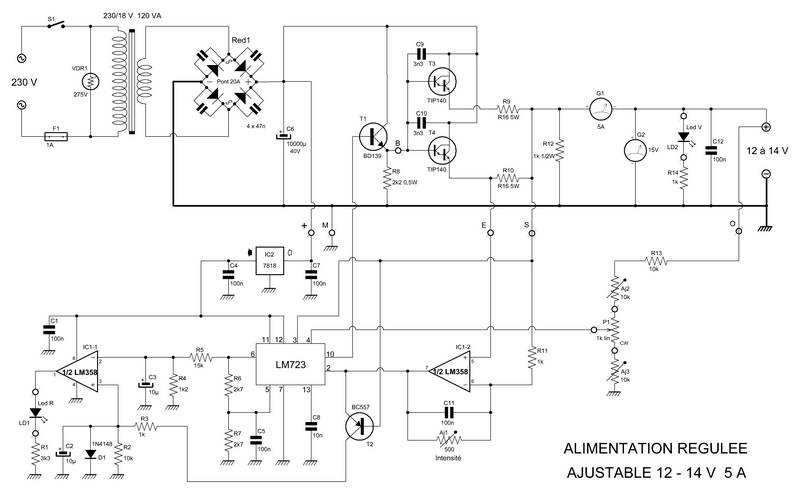

PRINCIPE
Utilisant le classique LM723, les performances sont excellentes,
moins de 10 mV de ronflement et 1/100ème de Volt de variation entre
0 et 5 Ampères.
Le transformateur est classique,
un 18 V 120 VA de récupération ainsi que le chimique de filtrage
dont la valeur ne devrait pas être inférieure à 10 000 µF (en principe
c'est 1 000 µF par ampère).
La régulation en tension fait
appel au montage classique du 723. Le potentiomètre de variation
de tension est encadré par deux ajustables qui permettent de limiter
la plage à 12-14 V. Pour leur réglage, il faut tenir compte qu'ils
réagissent l'un sur l'autre.
En branchant le fil arrivant à ce
diviseur potentiométrique directement sur la borne + de sortie,
la régulation est excellente et on n'observe aucune variation de
tension entre 0 et 5 Ampères.
La régulation en intensité fait
appel à un ampli OP double, l'un commande la limitation (ajustable par
Aj1) et l'autre une LED rouge en face avant.
La
valeur de la résistance d'équilibrage R10 (égale à R9) conditionne
la plage de limitation d'intensité.
Dans le cas où l'on voudrait
augmenter l'intensité maximum, il faut réduire R10 et R9 sans dépasser
environ 0,5 V de chute de tension sur ces résistances. Si la chute
de tension est trop faible, on peut toujours la compenser par le
gain de IC1-2 réglé par Aj1.
RÉALISATION :
Nous ne donnerons pas le dessin du circuit imprimé (sauf demande par e-mail) car il n'est pas forcément adaptable à d'autres projets.
