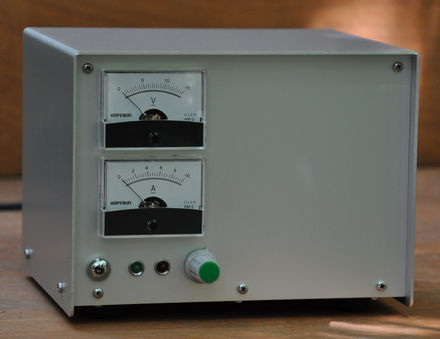

Alimentation stabilisée 12 Volts 10 Ampères
Une alimentation deux fois plus puissante
que celle décrite par ailleurs sur ce site et qui est destinée à
alimenter un transceiver de 40 W HF environ. Elle dispose
d'une limitation de courant
ajustable et la plage de tension accessible par un potentiomètre peut
varier entre 12 et 14 Volts.

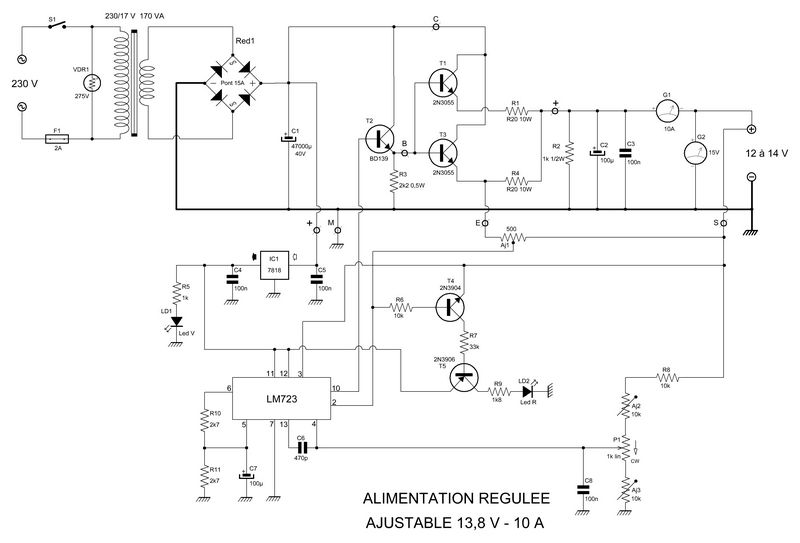

SCHÉMA :
PRINCIPE
Un classique LM723 s'occupe de
la régulation mais le schéma a été simplifié au niveau de la
limitation d'intensité.

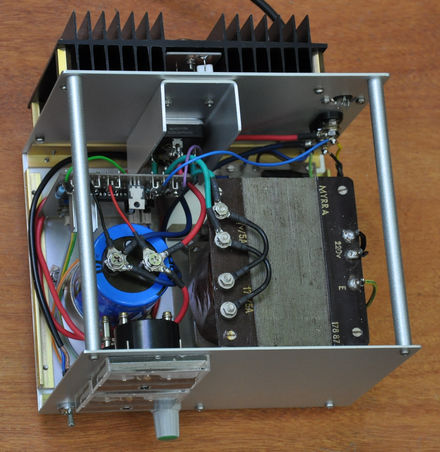

Le transformateur de
récupération offre 170 VA sous 17 V ce qui, avec un chimique de
47 000 µF et deux 2N3055 sur un bon radiateur permet d'avoir 10 A
en continu sans problème d'échauffement.
Le potentiomètre de variation
de tension est encadré par deux ajustables qui permettent de limiter
la plage à 12-14 V. Pour leur réglage, il faut tenir compte qu'ils
réagissent l'un sur l'autre.
A noter qu'il faut monter le BD139
sur un petit radiateur car il fournit un courant base assez important
dans les 2N3055.
En branchant le fil qui
arrive au
diviseur potentiométrique directement sur la borne + de sortie,
la régulation est excellente et on n'observe aucune variation de
tension entre 0 et 10 Ampères.

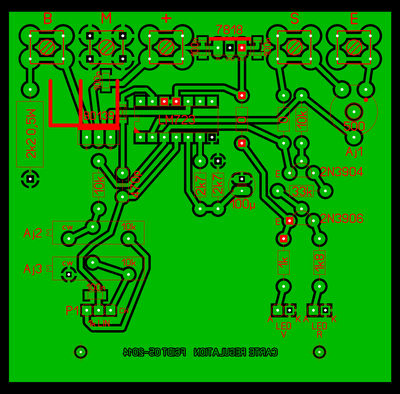

CIRCUIT IMPRIMÉ :
