Amplificateur VHF avec QQE-0640
Au début, la 03-12, puis
vint un ampli avec une 04-20, puis, 50 ans après, la 06-40.
Comment justifier la
construction d'un amplificateur délivrant 100 watts maximum quand
les transceivers modernes fournissent 50 watts et jusqu'à 100
watts pour un IC-9700. C'était normal à une époque où les puissances
commerciales ne dépassaient pas les 20 watts. Malgré cela, c'était
un désir de faire revivre une lampe bien connue qui dormait dans
les tiroirs et qui ne demandait qu'à rougir de plaisir !
Prétexte également
à faire chauffer le fer à souder pour une longue période après avoir
réuni tous les composants nécessaires et adopté un schéma, dessiné
les circuits et élaboré une tôlerie sur mesure.
Le
transformateur a été bobiné à la demande (ABL transfo) pour fournir
les tensions nécessaires.

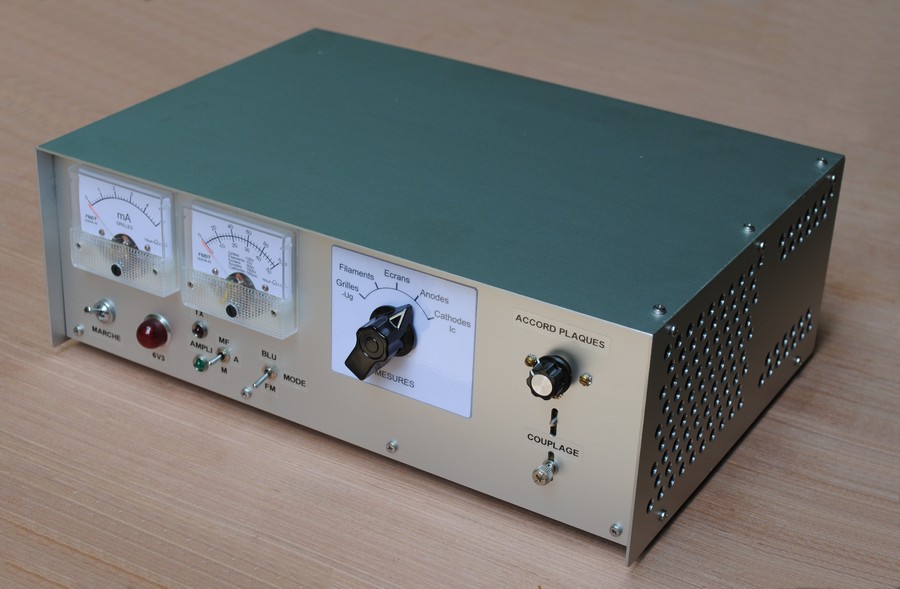

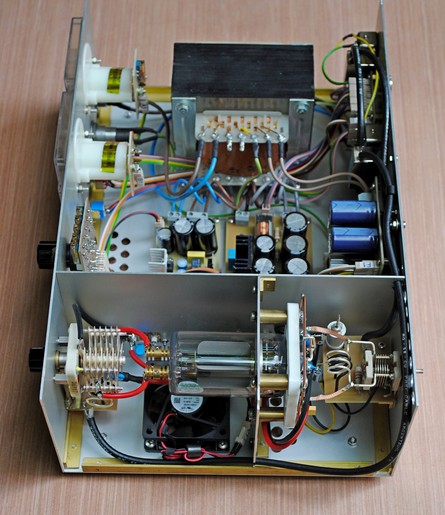

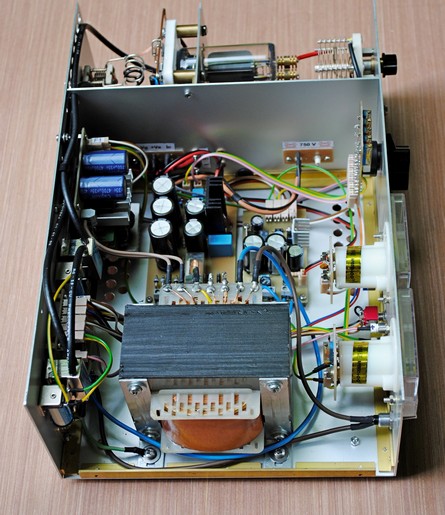

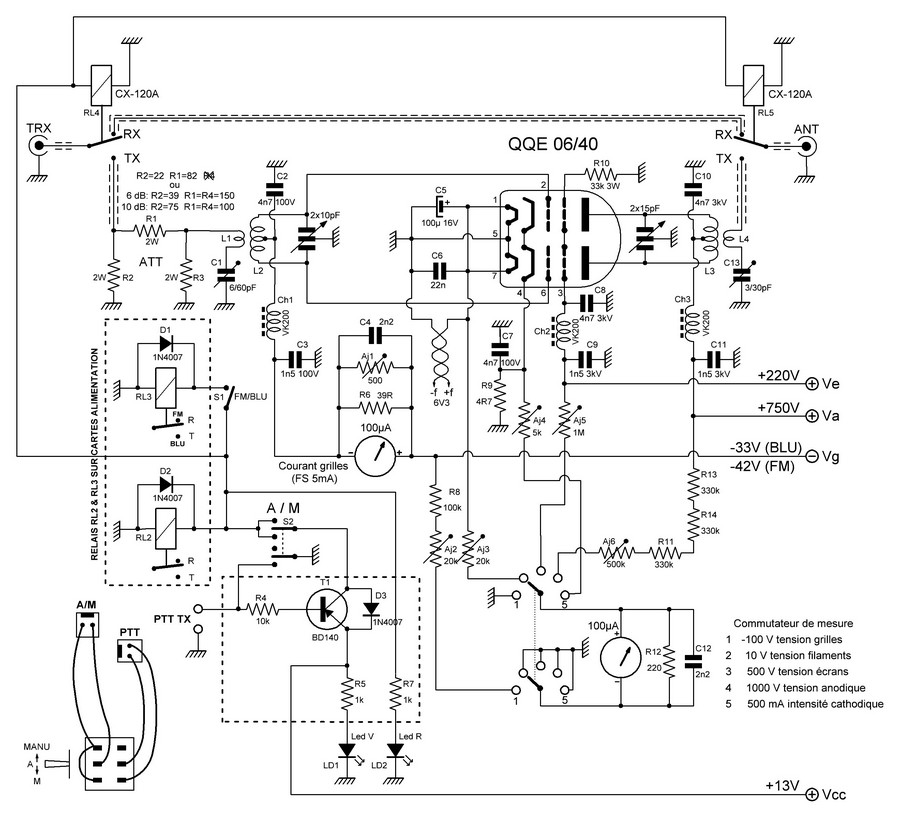

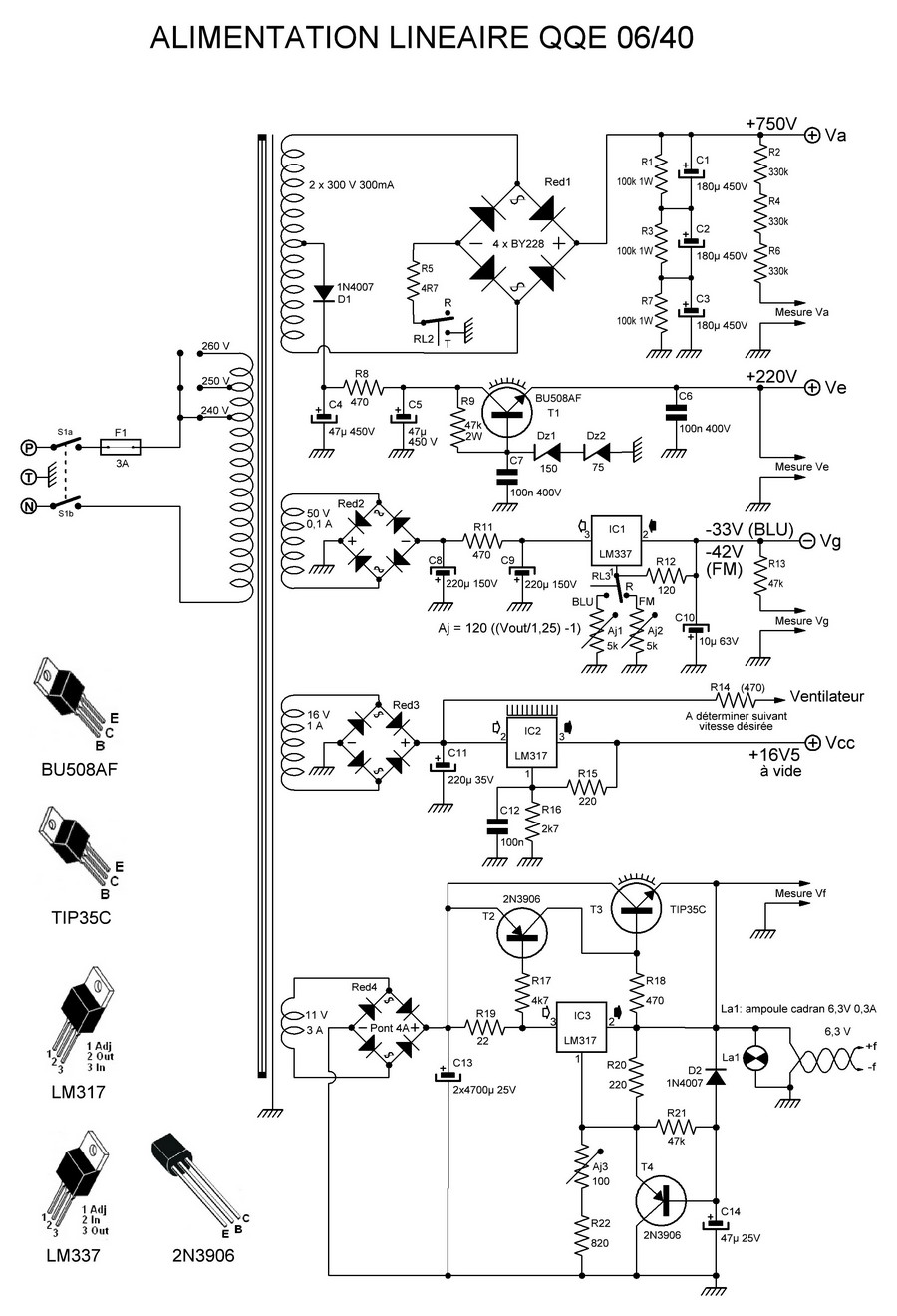

SCHÉMA
Remarque : nous n'avons pas utilisé de VOX HF car si c'est un dispositif utile en FM avec une porteuse continue, il est inutile en BLU car faisant double emploi avec celui du transceiver.

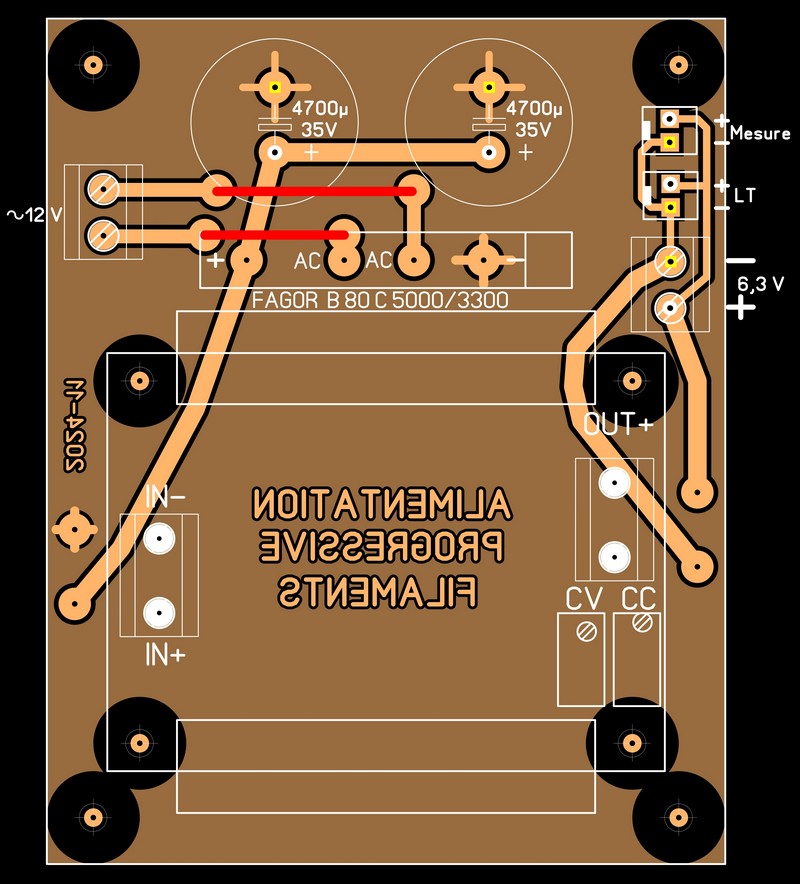

Remarque : la partie alimentation progressive des filaments a été remplacée par un module "Step-Down" avec limitation d'intensité. Le rendement est bien meilleur et ne nécessite pas un gros radiateur.

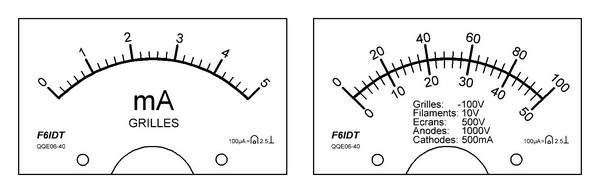

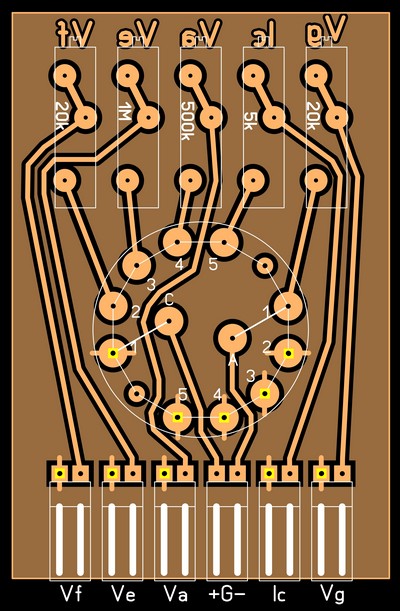

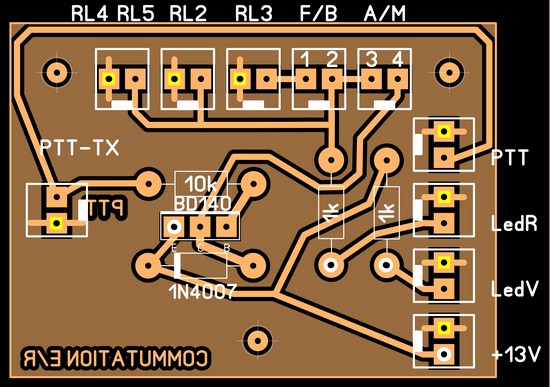

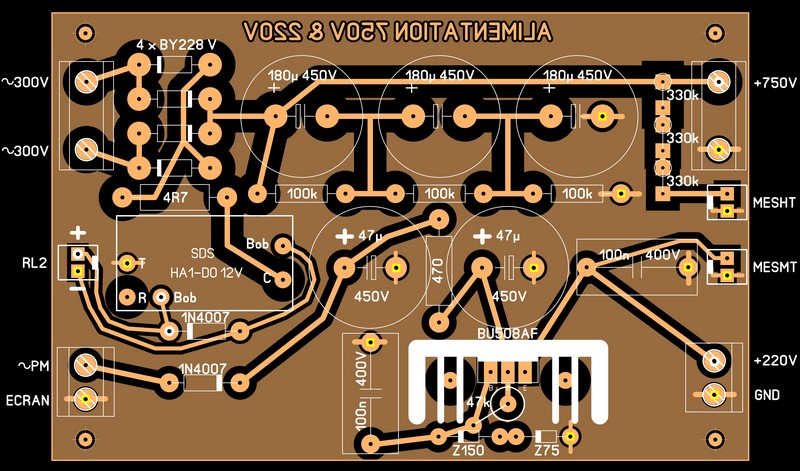

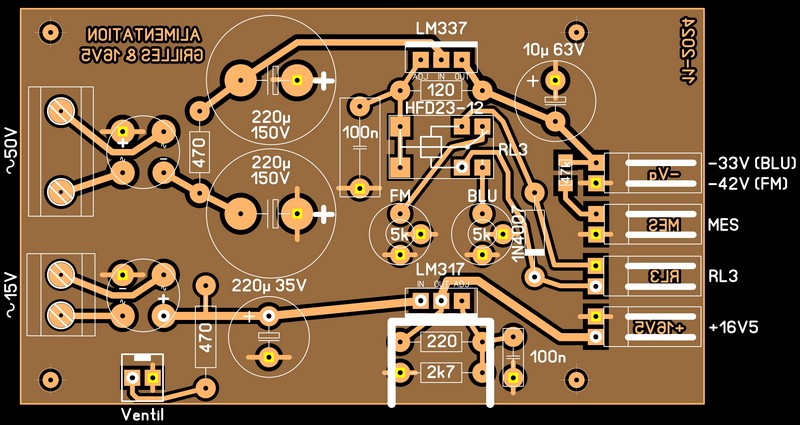

CIRCUITS
IMPRIMÉS
(Côté composants, cuivre en transparence)
