Alimentation avec batterie LiFePO4
Pour le portable en QRP
et en POTA/SOTA, il est nécessaire de disposer d'une alimentation qui
puisse fournir pendant de longues heures une tension stable supérieure
à
12 volts. Nous prendrons l'exemple d'un ICOM, d'un IC-705, d'un
YEASU FTX-1 ou d'un XIEGU
X6100 ou X90. Ces appareils fournissent pratiquement 10 watts lorsqu'ils
sont alimentés par batterie avec une intensité de l'ordre de 3 ampères.
Ce qui vient immédiatement à l'esprit,
c'est d'utiliser une petite batterie au plomb, genre batterie de
moto. L'inconvénient est principalement le poids. On peut alors
se tourner vers une batterie lithium-fer-phosphate. Outre le poids,
car elles sont deux fois plus légères, elles ont le gros avantage
d'une densité d'énergie 5 fois supérieure, d'une sécurité maximale
(aucun risque d'explosion ou d'incendie) et d'une durée de vie très
longue (au moins 10 ans) avec une faible autodécharge.
Comme
inconvénient, à part le prix plus élevé, ce sont les précautions
à prendre pour la recharge. Mais heureusement, les fabricants incorporent
dans la batterie un système électronique BMS qui sécurise les excès
de charge et de décharge. A noter également que leur température
ne devra pas descendre en dessous de 0°C.

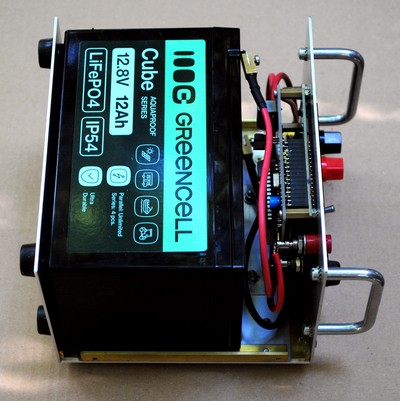

Les batteries 12 volts sont
constituées de 4 cellules de 3,2 V en série.

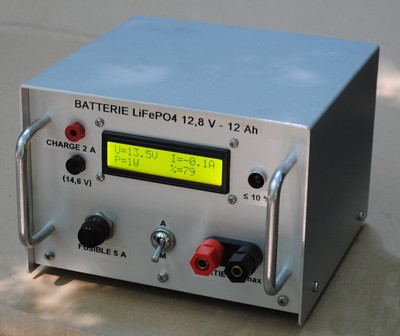

Ce projet était donc d'utiliser ce type de batterie pour alimenter un transceiver en portable, mais en permettant la surveillance de la tension de la batterie pour ne pas risquer une décharge trop profonde. À première vue, un simple voltmètre digital ou à aiguille aurait pu faire l'affaire, mais un Arduino est passé par là. Avec son afficheur LCD, il va indiquer la tension, l'intensité consommée et le pourcentage d'énergie restant (quand même approximatif !). En ajoutant une diode LED rouge clignotante pour iavertir d'une décharge approchant les 90 %, on a là une source fiable de courant. De plus, l'indication se fait dans l'autre sens pendant la recharge de la batterie.
La recharge de la batterie nécessite une alimentation stabilisée avec limitation d'intensité. On peut charger cette batterie avec un courant de 6 ampères, mais il vaut mieux se limiter à 2 ou 3. La tension sera fixée à environ 14,4 volts.
Croquis Arduino sur demande.

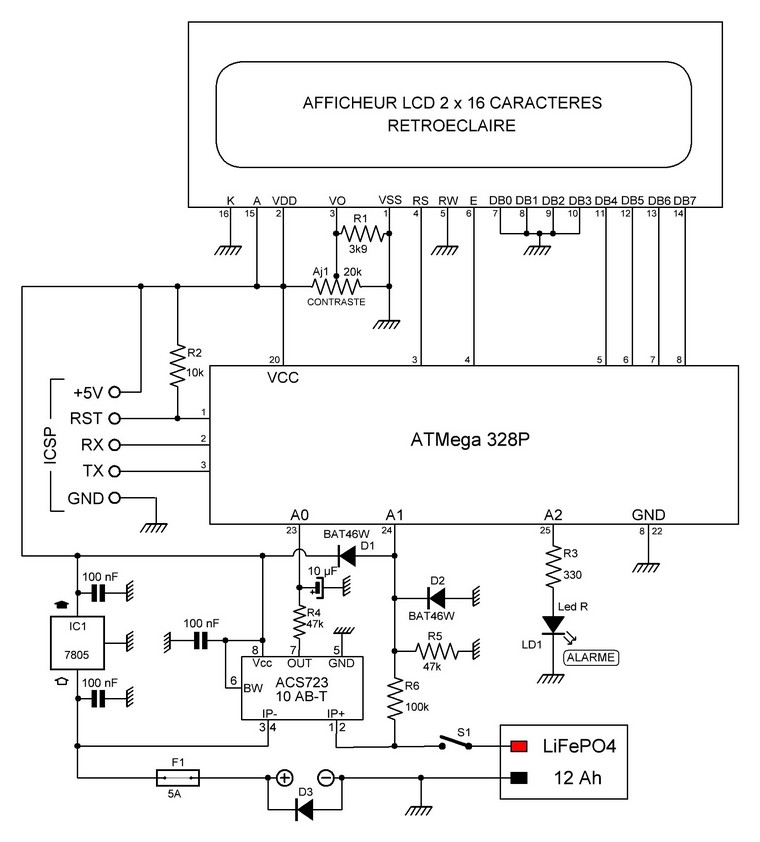

SCHÉMA

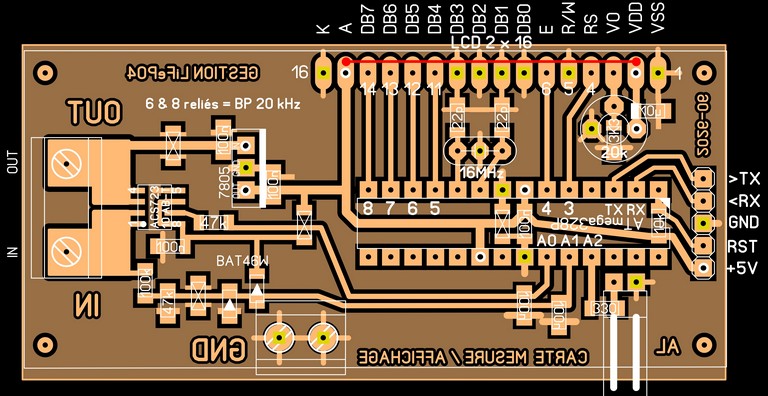

CIRCUITS
IMPRIMÉS
(Côté composants, cuivre en transparence)
