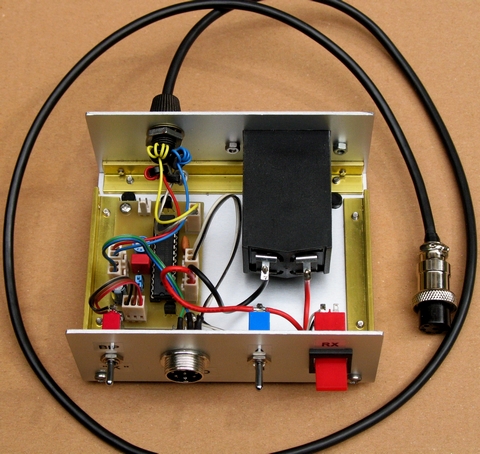

Beeper "K"
Il existe quelques schémas
de beeper à base de transistors ou de circuits intégrés, mais ils
ne produisent qu'un son continu et bref. Nous avons voulu innover
avec un beeper "K" qui, comme son nom l'indique,
génère la lettre K en morse à chaque relâchement de la pédale du
micro.
Cette fonction, n'est à utiliser
qu'en BLU VHF/UHF pour des appels ou communications longue distance
et quand la liaison est presque noyée dans le souffle. En effet,
dans ces mauvaises conditions de réception, il est plus facile de discerner
le passage à l'écoute du correspondant.
Nous
sommes conscients qu'il ne faut utiliser ce genre de dispositif qu'en
dernier recours car cela devient vite agaçant. C'est pourquoi
nous avons prévu un inverseur à trois positions, émission d'un K,
d'un bip (lettre T) ou rien.
Le système utilise
un microcontrôleur ATMega 328P programmé avec Arduino. La tonalité
produite passe dans un filtre pour lui donner une forme pseudo sinusoïdale
compatible avec une entrée micro. Certains transceivers utilisent
deux masses séparées pour le micro et le poste. C'est pourquoi,
un strap permet de choisir entre une masse réelle et une masse virtuelle.
Une deuxième version fait appel à un transformateur d'isolation
audio
La consommation électrique étant réduite
(20 mA) et l'utilisation sporadique, une pile de 9 Volts alimente
l'ensemble et a, comme avantage, de ne pas induire des ronflements
éventuels qui pourraient se superposer à la modulation.
Il
faudra aussi prendre des précautions contre d'éventuels retours HF (blindage,
tore ferrite, etc.).

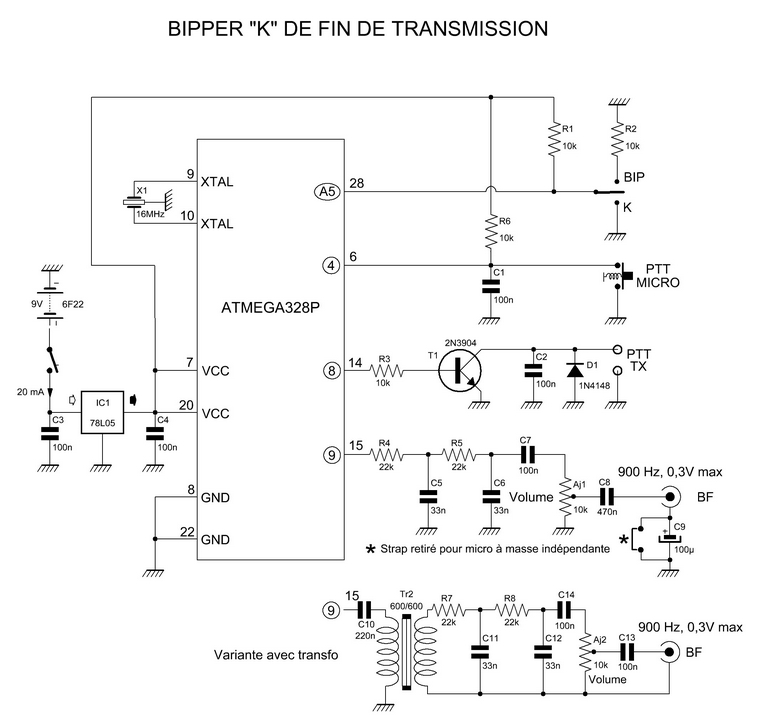

SCHÉMA
CIRCUITS IMPRIMÉS

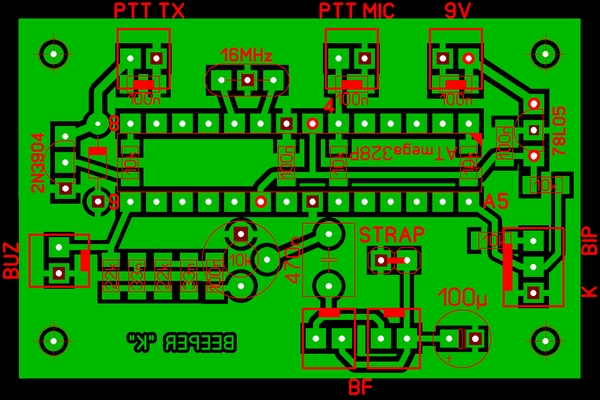

1ère
version

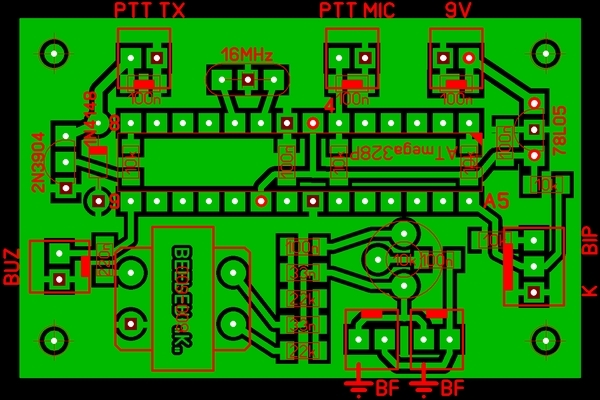

2ème
version
LOGICIEL
Le
code: beeper.ino
