Clavier USB pour IC-9700
************************************************************************************************************
AVERTISSEMENT:
A l'usage, il s'avère que ce projet ne donne pas entière satisfaction.
En effet, parfois les commandes sont erratiques, ne fonctionnent
pas ou donnent des résultats différents. Nous ne sommes pas à même
de résoudre ces problèmes et il faudra s'adresser à l'auteur directement,
joignable sur son site.
*************************************************************************************************************
Ou comment connecter un clavier USB sur un IC-9700 qui ne dispose pas de la prise adéquate mais d'une prise "REMOTE". Une simple prise jack mono qui permet de communiquer avec le transceiver et de le paramétrer ou de recevoir des informations. C'est le fameux CI-V (V pour cinq en chiffre romain) de ICOM qui fait l'objet d'une notice séparée pour le 9700 et incorporée dans le manuel pour le 7300 pour ne citer que ces deux transceivers.
Cette réalisation
est une copie conforme de celle de VK3FS (https://3fs.net.au/ic-9700/ic-9700-contest-keyboard/)
à l'exception du circuit imprimé.
Nous avons voulu un montage autonome avec une batterie 18650 au
lieu d'avoir une connexion supplémentaire pour amener le 12 V depuis
la broche 7 de la prise "ACC".
Notons
également qu'il vaut mieux utiliser un clavier QWERTY que l'on trouve
facilement à un prix compétitif sur Amazon, par exemple.
On se reportera utilement à la description complète sur le site de l'auteur qui fournit également le soft Arduino.

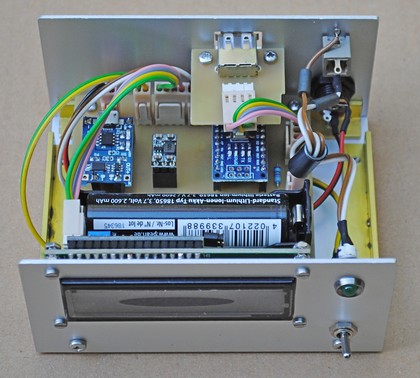

Le montage est alimenté par un élément Li-ion 18650 de 3,7 V rechargé par un module dédié et le 5 V est obtenu par un petit "up-converter". Ces modules se trouvent facilement sur Internet.
A noter que ce projet peut s'appliquer à d'autres transceivers ou récepteurs de la gamme ICOM qui disposent d'une prise REMOTE CI-V. Il faut alors modifier l'adresse propre de l'appareil et bien sûr les instructions qui correspondent à celui-ci que l'on trouvera détaillées dans les notices séparées ou incluses dans le manuel. Nous donnons ci-après quelques adresses :
IC-7000: 70h; IC-7100: 88h; IC-7200: 76h; IC-7300:
94h; IC-7400: 66h; IC-7410: 80h; IC-7600: 7Ah; IC-7610: 98h; IC-7760:
B2h;
IC-7800: 6Ah; IC-9100: 7Ch; IC-9700: A2h; IC-718: 5Eh; IC-2730:
90h; IC-R8600: 96h
SCHÉMA

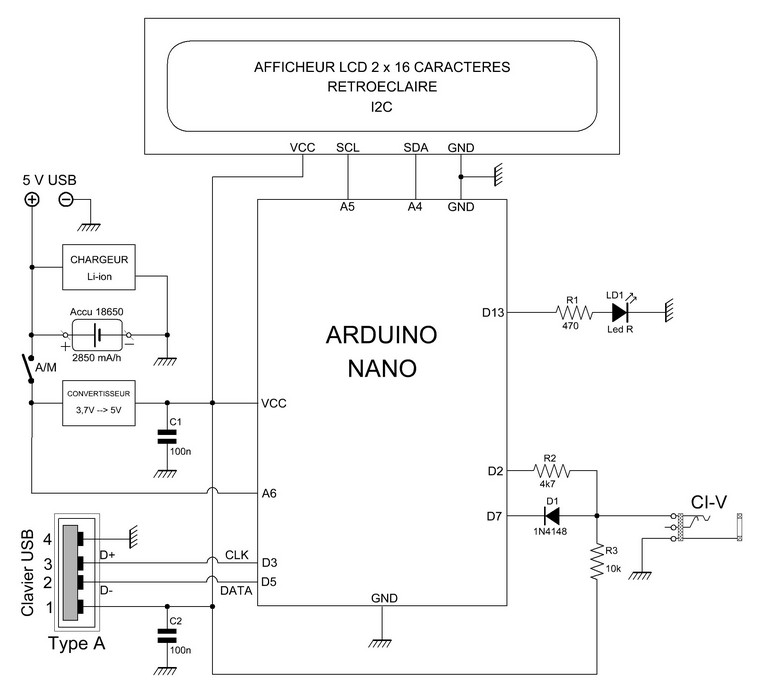

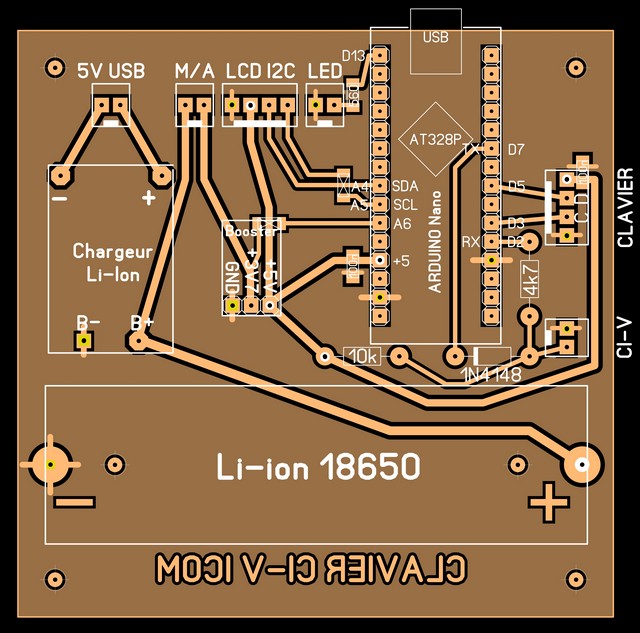

CIRCUIT
IMPRIMÉ
(Côté composants, cuivre en transparence)
