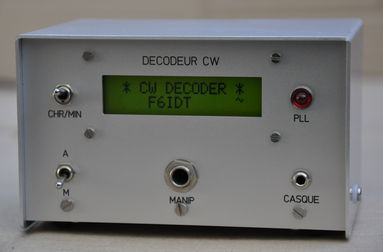

DÉCODEUR CW





     Petit montage très sympathique mais qui ne remplacera jamais l'oreille humaine !

     Branché sur la sortie BF à niveau constant ou à défaut aux bornes du haut-parleur, cet accessoire, un peu gadget (donc indispensable !), permet de décoder les signaux télégraphiques et d'afficher un texte défilant sur LCD deux lignes. Il peut même servir pour l'entraînement à la manipulation puisqu'il dispose d'une entrée pour une pioche.

     On peut quand même être surpris par la performance d'un appareil aussi simple et économique. Naturellement le signal doit être peu parasité et bien manipulé et la tonalité bien centrée dans la bande passante du récepteur.
     Pour ce faire, la solution la plus simple est de visualiser cette bande passante avec le "waterfall" d'un logiciel de décodage FSK. Il suffira alors de déterminer la valeur médiane de cette bande passante et de centrer le PLL par Aj1 sur cette valeur, en général aux alentours de 800 Hz.

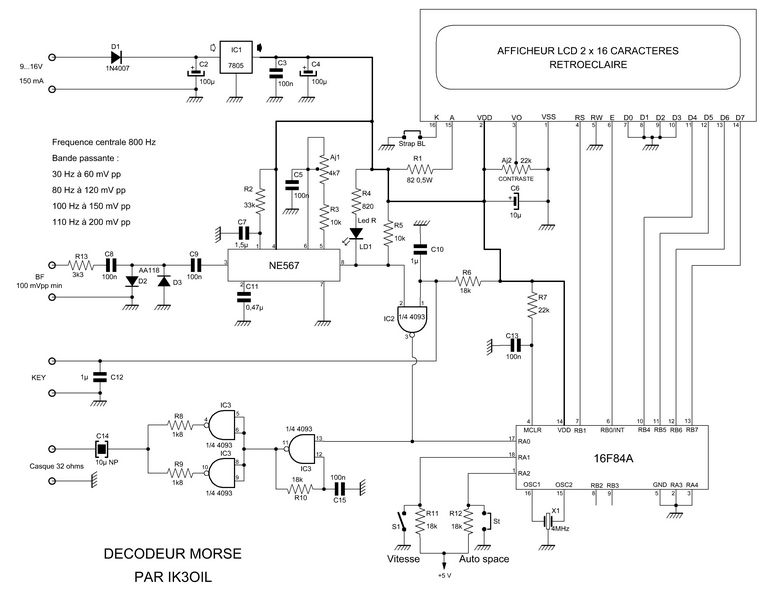

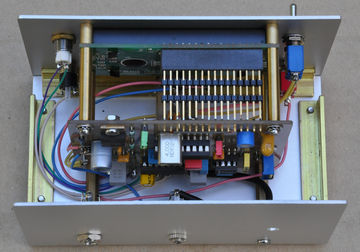

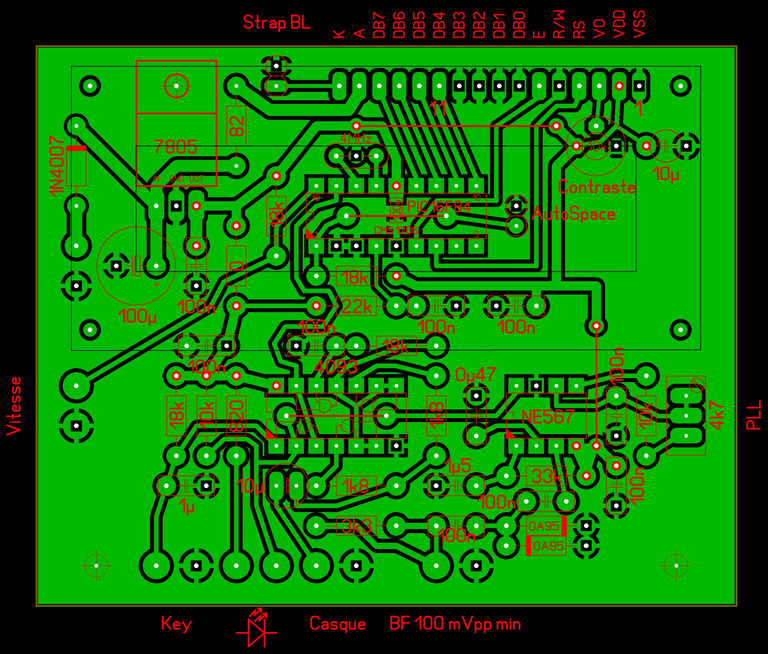

     Découvert sur le site de IK3OIL, nous avons repris intégralement le schéma, mais redessiné le circuit imprimé.
Sur son site (http://www.ik3oil.it) vous trouverez le manuel complet en PDF et en le contactant par e-mail, le fichier HEX pour programmer le PIC.
