Enceinte avec filtre BF

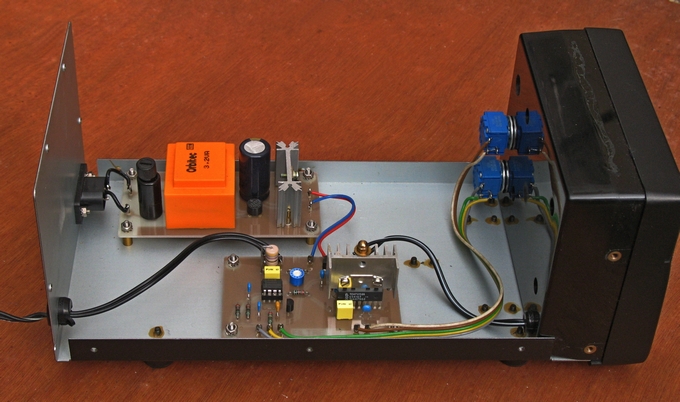

Montage
dans l'enceinte ICOM SP-31
Le MAX 293 est
un filtre passe-bas d'ordre 8 à capacités commutées. Il permet de
réaliser un filtre destiné principalement à la CW mais utilisable
en BLU.
Cette réalisation
est inspirée d'un projet de F6BQU.
Avant
d'aborder la réalisation pratique de ce filtre, il faudra s'assurer
de la disponibilité du MAX 293 car si des circuits intégrés perdurent
dans le temps, exemple le 555 depuis 50 ans (!), d'autres sont éphémères.

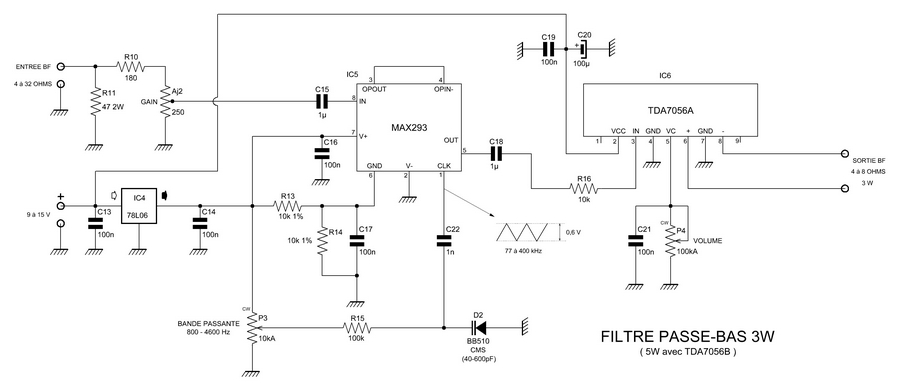

SCHÉMA

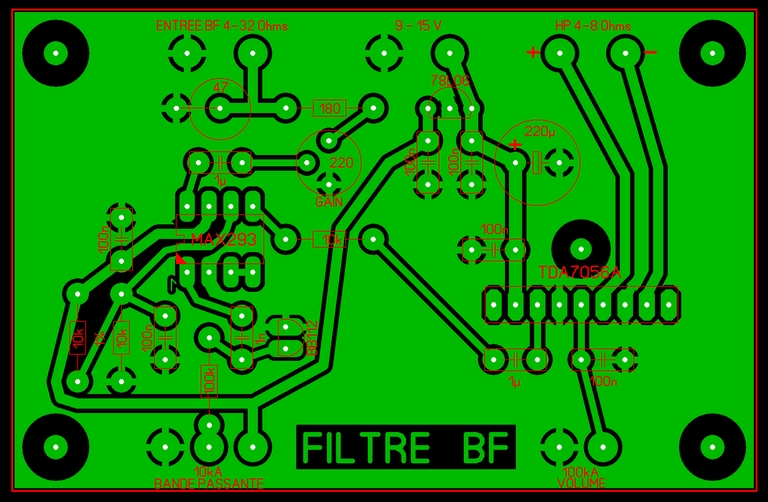

CIRCUIT IMPRIMÉ
