Wattmètre-Réflectomètre FERISOL
Ayant
récupéré un Wattmètre-Réflectomètre Férisol RM1-B en piteux état, nous avons
voulu le sauver et faire revivre cet excellent appareil en provenance
de l'Armée. Le couvercle du boitier était manquant et le galvanomètre présentait des points durs à
différents endroits de l'échelle.
C'est
ce dernier élément qui a donné le plus de soucis mais en lui imprimant
de violentes rotations, il a repris une course libre. Son calibre est de 30 µA
avec une résistance interne d'environ 2000 ohms. L'équipage mobile
est très peu amorti et lorsqu'il est débranché, on prendra la précaution
de court-circuiter ses bornes.
L'utilisation du coupleur s'apparente à celui du Bird par une rotation de 180° du bouton de commande. A l'inverse, la diode est fixée sur le côté et n'est donc pas mobile. N'ayant pas démonté l'appareil, nous n'en diront pas plus.
On remarquera avec stupeur que les échelles de mesure en rouge sont intitulées T.O.S. alors qu'elles sont graduées en R.O.S. Un taux est exprimé en % alors qu'un rapport va de 1 à l'infini. Malgré tout, cette erreur de marquage ne nuit en rien aux performances de l'appareil qui n'a rien à envier au Bird.
RÉALISATION

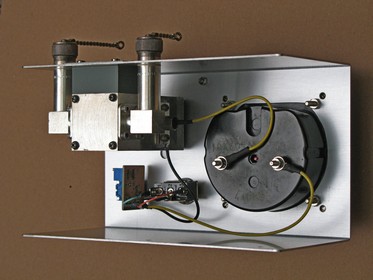

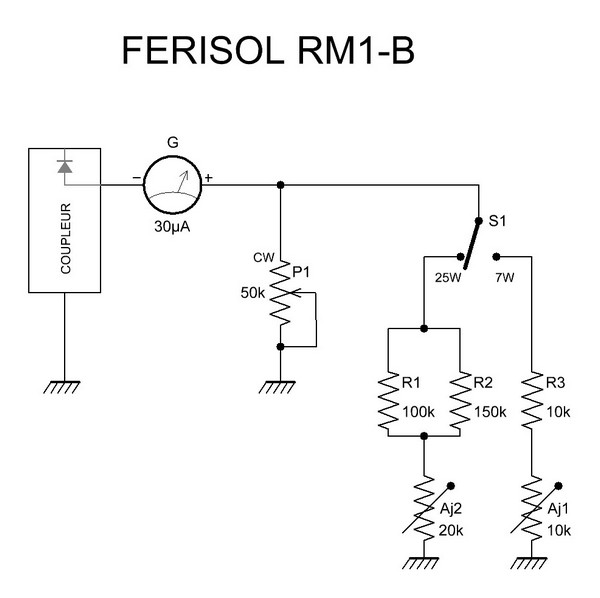

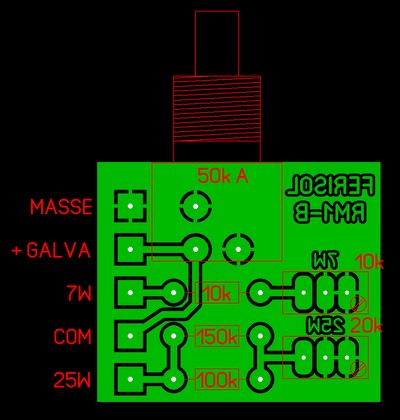

La réalisation est essentiellement mécanique avec comme autres composants, des résistances ajustables. Le schéma est très simple et a été relevé sur l'appareil. Les potentiomètres internes de tarage sont remplacés par des ajustables 20 tours.

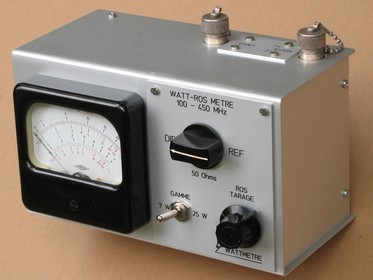

Le coupleur directif n'est plus actionné par le renvoi d'engrenages à 90° comme à l'origine, mais par fixation du bouton sur l'axe du coupleur. Une petite butée d'arrêt a été sectionnée pour que la partie supérieure puisse affleurer la face avant. Les fiches N d'entrée et sortie sont maintenant à l'arrière ce qui est somme toute plus pratique.
CONCLUSION
C'est un appareil très intéressant, aux résultats de mesure comparable à un Bird mais, bien sûr, avec une étendue de mesure limitée aux VHF et UHF. Si vous en trouvez un, n'hésitez pas mais vérifiez avant la pérennité du galvanomètre.
