FT991(A) et la liaison USB
Grâce à une carte son intégrée, le FT991(A) peut se passer d'une interface audio externe et simplifier ainsi la mise en œuvre des modes analogiques ou pseudo-analogiques.
La liaison entre le FT991(A) et le PC s'effectue simplement par un câble USB. Cette même liaison servira également à la mise à jour du firmware.
Il est fortement recommandé d'utiliser un câble USB ne dépassant pas deux mètres et muni d'une ferrite à chaque extrémité.

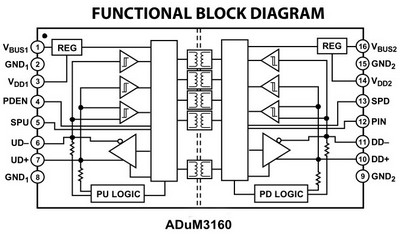

Pour sécuriser cette liaison et avoir une isolation complète des signaux et également de la masse, il est prudent d'utiliser un petit boitier qui se trouve facilement et pour un prix dérisoire sur le Net. Il est à base d'un circuit de Analog Devices, le ADuM3160 dont le synoptique est le suivant:
:
Dès son branchement, cette liaison génère deux ports COM, l'un est dédié à la commande du transceiver et l'autre, aux échanges audio.
La mise en œuvre est très simple et commence par la recherche du numéro de ces ports COM. Elle s'effectue dans le gestionnaire des tâches de Windows: Panneau de configuration/Système et sécurité/Système/Gestionnaire de périphérique.
Dans Ports (COM et LPT) on a les valeurs
suivantes:
Il faut noter ces deux valeurs qui ne seront probablement pas les mêmes dans votre cas, car c'est Windows qui les choisit.
Le Standard COM Port est celui par lequel passe les
commandes du TX (PTT, KEY, FSK).
Le Enhanced
COM Port est celui par lequel passent les communications et la mise
à jour du firmware.
Dans les menus du FT991(A), accessibles par la touche MENU/SetUP, il y a plusieurs modifications à faire par rapport aux valeurs par défaut:
N° 62 ---> DATA
MODE: PSK devient OTHERS
N° 64 ---> OTHER
DISP (SSB) 0Hz devient 1500Hz
N° 65 ---> OTHER
SHIFT (SSB) 0Hz devient 1500Hz
N° 71 ---> DATA PTT SELECT: DAKY devient RTS
N° 72
---> DATA PORT SELECT: DATA devient USB
N° 76 ---> FM PKT PTT SELECT: DAKY devient RTS
N° 77
---> FM
PKT PORT SELECT: DATA devient USB
N° 108
--> SSB PTT SELECT: DAKY devient RTS
N° 109
--> SSB PORT SELECT: DATA devient USB
Cette configuration permet de faire du Hell, SSTV, RTTY, FAX, PSK, etc. en FM ou en BLU avec les trois logiciels principaux sans oublier WSJT-X ou JTDX et peut-être d'autres.
En ce qui concerne le FT991(A), c'est terminé. Il faut maintenant paramétrer MMSSTV, MultiPSK et Fldigi/Flrig.
MMSSTV
Dans le Setup, onglet TX, il faut afficher le numéro du "Standard COM Port" et dans l'onglet MISC/Sound Card, il faut avoir, la mention USB Audio dans les fenêtres In et Out.
N.B. Parfois, au démarrage du logiciel,
le signal audio est absent. Il suffit alors de cliquer sur les fenêtres
IN et OUT sans rien faire d'autre.
MultiPSK

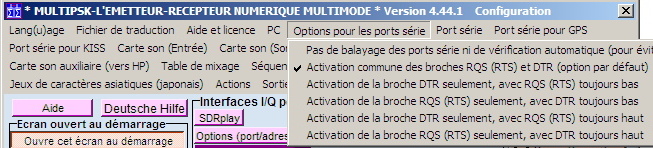

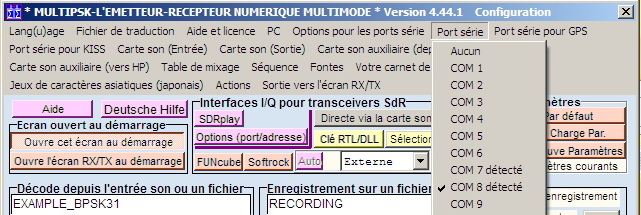

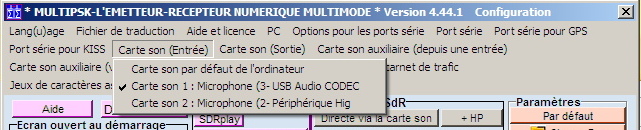

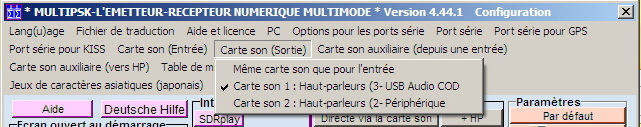

Dans l'écran d'accueil, les paramètres sont les suivants:
RAPPEL: COM 7 et COM 8 ont été détecté sur notre ordinateur, ce ne seront probablement pas les mêmes numéros de port sur le vôtre (à vérifier dans le gestionnaire de périphérique).
Fldigi - Flrig

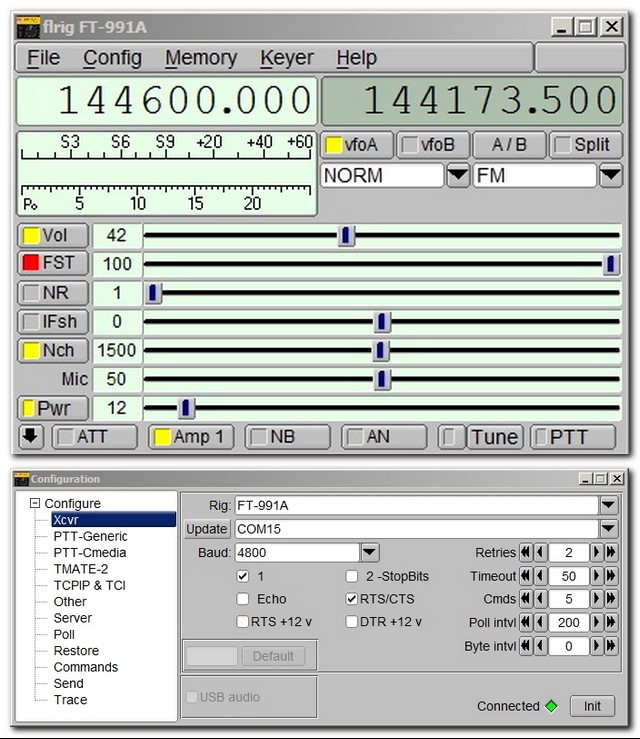

Il faut d'abord configurer Flrig:
On garde 4800
Baud si on laisse la valeur par défaut de 4800 Baud dans le menu
029 du FT-991.
COM15 est le numéro du
Enhanced COM Port.
Si tout va bien,
Connected est en vert.
Puis Fldigi:

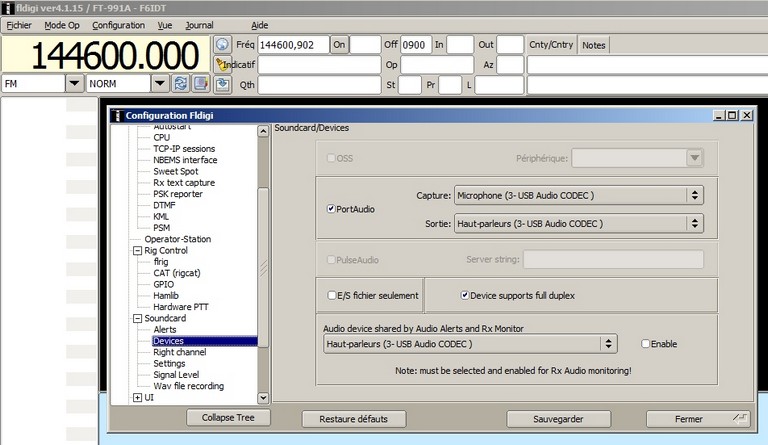

Normalement rien à modifier, juste à vérifier le Soundcard Device en USB (recliquer dessus éventuellement).

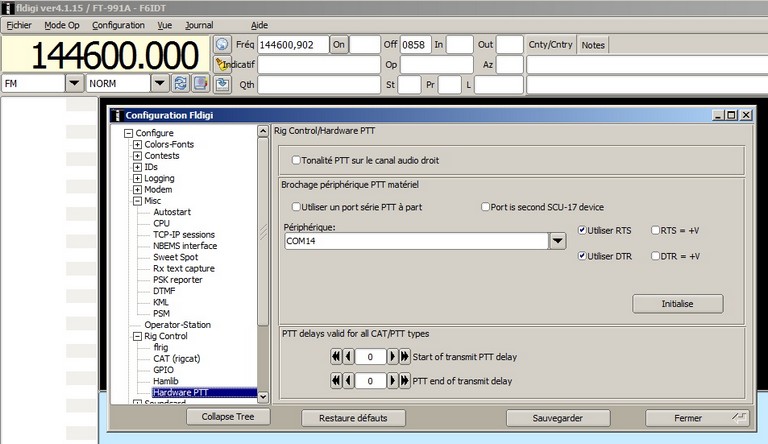

Et que l'on a bien le numéro du Standard COM Port (ici 14)
RAPPEL: COM 14 et
COM 15 ont été détecté sur notre ordinateur, ce ne seront probablement
pas les mêmes numéros de port
sur le vôtre (à vérifier dans le gestionnaire de périphérique).
