INTERFACE USB - RS232
Cette interface va permettre d'avoir un port de communication RS232 sur un ordinateur qui en est dépourvu, ce qui est pratiquement le cas maintenant et en particulier depuis un certain temps, sur les portables.
Certains interfaçages sont impossibles, comme par exemple un programmateur en RS232 que l'on voudrait utiliser sur un port USB.
Le module, enfiché
sur connecteurs, est fabriqué par FTDI et disponible par exemple
chez FARNELL. Il s'agit du MM232R
dont on trouvera la documentation
complète sur le site du fabricant :
http://www.ftdichip.com/Products/Modules/DevelopmentModules.htm
(paragraphe MM232R)
Sur ce même
site il faudra télécharger le "VCP driver" nécessaire au fonctionnement
de ce module. A signaler que c'est ce même driver qui est utilisé
par le mini-VNA.

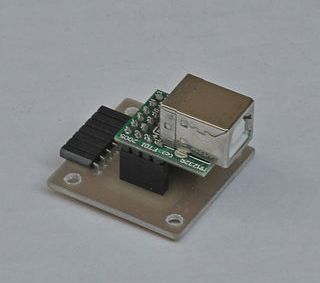

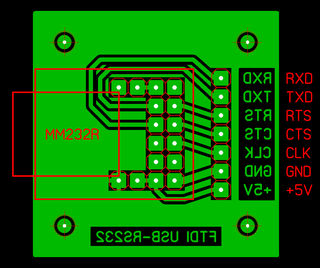

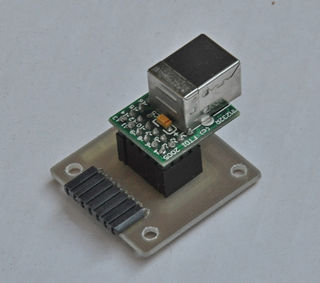

Ci-dessous, un exemple
de petit circuit imprimé pour exploiter ce module que l'on pourra
aussi abriter dans un petit boîtier muni d'un connecteur DB 9
broches mâles :
BRANCHEMENT

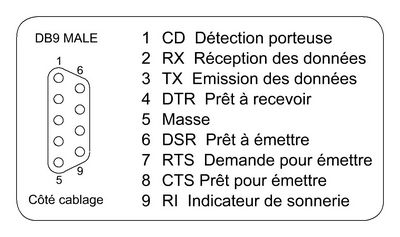

Le port série d'un (vieux) PC est accessible par un connecteur DB 9 broches mâles dont le brochage complet est donné ci-dessous :

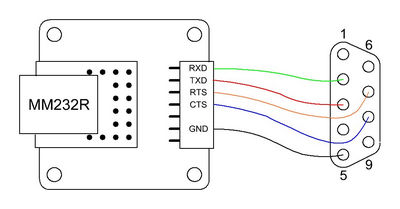

Dans notre cas nous n'utiliserons que 5 broches ce qui donne le câblage à faire entre la platine et le DB9 :
