Galvanomètre pour IC-9700

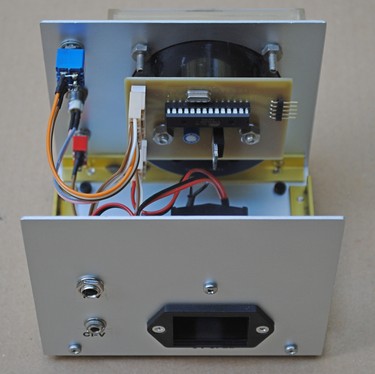

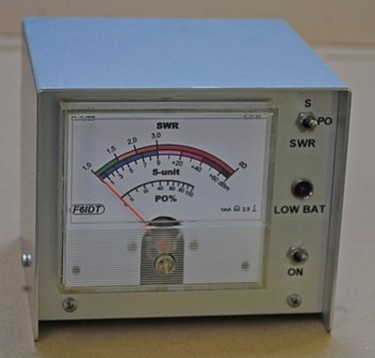

On va profiter de l'interface CI-V imaginée par ICOM pour récupérer des informations analogiques des mesures des transceivers de la gamme 7000 et du 9700 comme la force du signal reçu et le ROS et les afficher sur un grand galvanomètre. Accessoirement une échelle donnera aussi le pourcentage de la puissance.
Le schéma est particulièrement simple tout comme le circuit imprimé placé directement sur les bornes du galvanomètre. Naturellement, il faudra adapter les dimensions à l'empattement de ses bornes. Nous avons choisi de l'alimenter par une pile de 9V, la consommation de 22 mA étant faible.
Le programme d'origine est celui de ON7DQ modifié par VE2BAP. Ne cherchez pas une adresse mail pour les contacter, ils semblent désirer rester anonymes comme c'est malheureusement souvent et désespérément le cas. A l'origine, la seule mesure est celle de la force du signal (S-unit) mais nous y avons ajouté le ROS (SWR) et la puissance (PO%). La tension de la pile est surveillée et une diode LED (LOW BAT) s'allume pour avertir de son épuisement.
A noter que ce projet peut s'appliquer à d'autres transceivers ou récepteurs de la gamme ICOM qui disposent d'une prise REMOTE CI-V. Il faut alors modifier l'adresse propre de l'appareil et bien sûr les instructions CI-V qui correspondent à celui-ci que l'on trouvera détaillées dans les notices séparées ou incluses dans le manuel. Nous donnons ci-après quelques adresses :
IC-7000: 70h; IC-7100: 88h; IC-7200: 76h; IC-7300:
94h; IC-7400: 66h; IC-7410: 80h; IC-7600: 7Ah; IC-7610: 98h; IC-7760:
B2h;
IC-7800: 6Ah; IC-9100: 7Ch; IC-9700: A2h; IC-718: 5Eh; IC-2730:
90h; IC-R8600: 96h
La partie la plus
délicate de ce projet reste le galvanomètre. Il devra être d'assez
grande taille et surtout avoir un capot transparent démontable ainsi
que la plaque comportant les graduations.
Ensuite
il va falloir dessiner de nouvelles échelles et graduations sur
un autre support. Pour cela, il y a deux solutions, utiliser le
logiciel gratuit Galva de F5BU ou bien un logiciel de dessin.
C'est la deuxième solution qui a été employée ici..
- Le
logiciel Galva de F5BU; C'est un graticiel qui utilise un interpréteur
de commandes ce qui est assez déroutant et demande une prise en
main qui peut s'avérer fastidieuse.
- Le logiciel de dessin sPlan
d'ABACOM. Celui-ci est payant, environ 50 euros, mais a l'avantage
de pouvoir produire des dessins techniques, schémas, etc.
C'est
ce dernier que nous employons depuis des années et qui est d'une
puissance insoupçonnée et simple d'emploi. Pour dessiner de nouvelles
échelles sur un galvanomètre, la première étape sera de scanner
l'échelle d'origine, d'insérer cette image et de dessiner par-dessus
les nouvelles échelles et graduations. L'impression se fait
à l'échelle 1 sur du papier de grammage 250.
Pour les mesures
analogiques, Le CI-V les délivre en valeurs de 0 à 255. 255 est
la fin d'échelle et le module Arduino devra délivrer une tension
variant de 0 à 5 V pour des valeurs de 0 à 255. Le 5 V étant réduit
par un ajustable pour amener l'aiguille en fin d'échelle.
Par
exemple, pour le ROS (SWR) les valeurs sont de 048 pour 1,5, 080
pour 2,0 et 120 pour 3,0 (255 serait l'infini). On a donc écrit
un petit soft qui permet de générer ces valeurs et cela permet de
repérer sur la graduation d'origine la position de l'aiguille qui
sera celle de la nouvelle échelle.
SCHÉMA

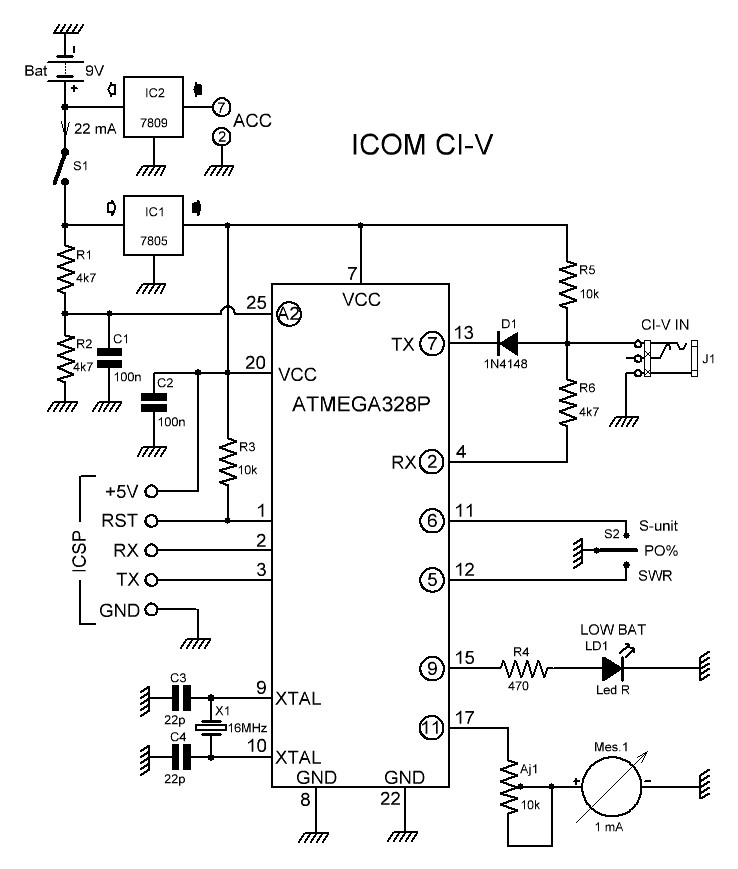

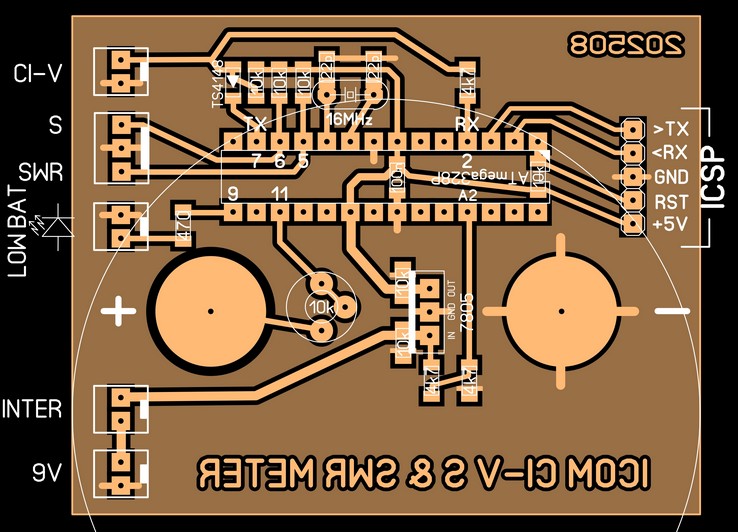

CIRCUIT
