Platine "Iambic Keyer"
destinée
au Century/22 de Ten-Tec
Rappelons
que le mode Iambic en télégraphie consiste à utiliser un manipulateur
à deux contacts, un pour les points et un pour les traits. Ceux-ci sont générés électroniquement et la pression simultanée
sur les deux contacts produit une succession de points et de traits.
Il est également possible de n'utiliser qu'un manipulateur à deux
contacts mais à une seule palette et on se prive du mode iambic
qui n'apporte, selon certains utilisateurs, que peu d'économie de
mouvement, donc de vitesse.
Voir à ce
sujet: "Iambic Keying - Debunking the Myth" by Marshall
G. Emm, N1FN
Le
montage présenté ici s'acquitte fort bien de cette tâche à
l'aide d'un ATMEGA328P programmé avec Arduino.

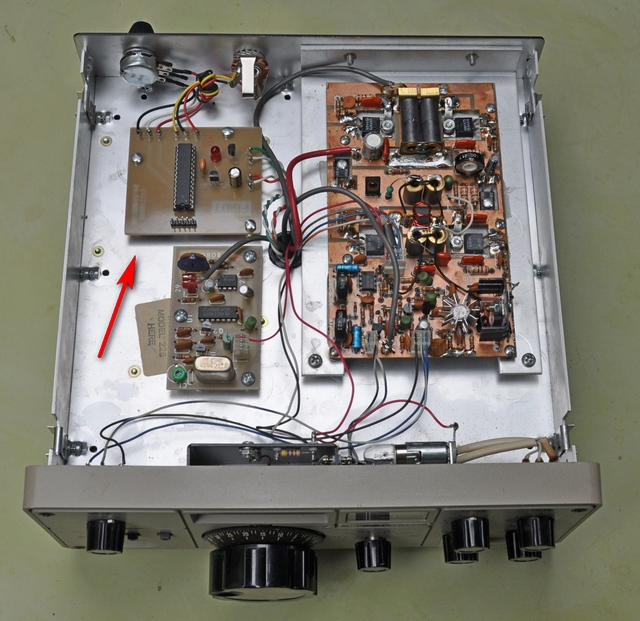

La platine a été dessinée
pour s'intégrer dans le transceiver CW Century/22 de TEN-TEC.
L'emplacement prévu accueille sans problème ce montage et aucun
trou n'est à percer puisqu'ils sont prévus d'origine pour le jack
et le potentiomètre. Seule la fixation de la carte nécessite de
déterminer les trois points de fixation qui ont l'air d'avoir été mis au hasard
!
A noter que, comme dans tout bon matériel Yankee qui se respecte,
les trois entretoises nécessitent des vis #6 (diam. 3,5 UNC 32 filets
au pouce) que l'on peut trouver sur le Web (FIXNVIS par exemple).
Peu
de remarques concernant ce schéma sinon la présence d'une LED destinée
uniquement aux essais et un résonateur céramique remplaçant le quartz.
Un petit connecteur permet la programmation in situ.
L'utilisation
d'un ATTiny85 aurait été plus judicieuse mais devant la surface généreuse
de la platine et l'abondance de 328P dans les tiroirs, nous avons
utilisé ce circuit, très sous-employé ici.

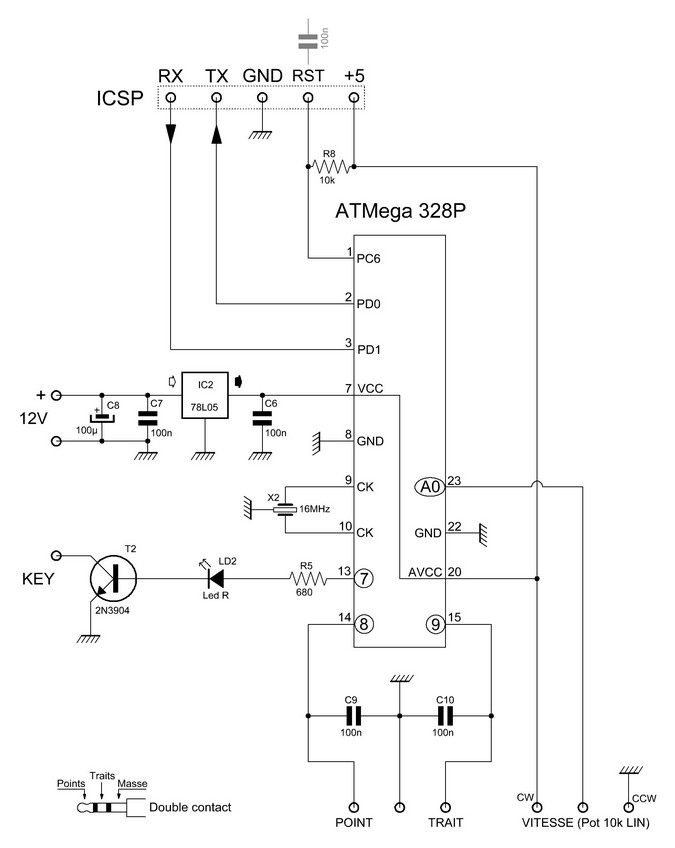

SCHÉMA

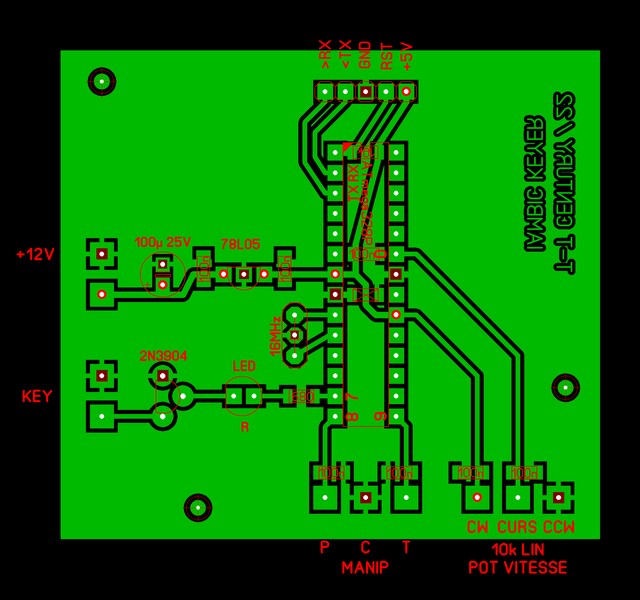

CIRCUIT IMPRIMÉ
(Vue
côté composants, cuivre par transparence)
MONTAGE
Après
avoir fixé la prise Jack 6,35, le potentiomètre de 10 k et la platine,
il reste à faire le câblage. L'alimentation en 12 volts est branchée
sur une des deux prises RCA en face arrière et la sortie KEY sur
la prise RCA correspondante située également en face arrière. Le
PA placé à proximité ne semble pas poser de problème mais par sécurité
nous avons enroulé quelques spires de la connexion au jack du manipulateur
sur un tore en ferite. Conventionnellement
le contact "points" est l'extrémité de la prise jack stéréo
mâle
et le contact "traits" est sur la première bague, le reste
étant la masse.
Pour le potentiomètre, il sera câblé de telle
façon qu'une augmentation de la tension sur le curseur provoque
une diminution de la vitesse.
Le
sketch : iambickeyer.ino
