ICOM Gestion mémoires

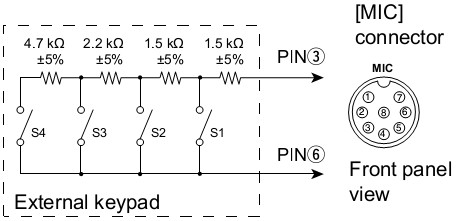

Dans la plupart des transceivers de la gamme "7000" de ICOM (7000, 7300, 7400, 7600, 7700, 7800, 7850,..) et le 9100, il est possible de gérer l'émission du contenu de quatre mémoires par une simple action sur une des broches de la prise micro. Le circuit préconisé par ICOM est le suivant :
Les N° des broches varient suivant le transceiver
ON7EQ a perfectionné
ce montage et grâce à un Arduino en a fait un système à répétition
automatique. Nous nous sommes largement inspirés de son schéma pour
en faire un circuit imprimé et l'intégrer dans un boîtier. La seule
modification dans le programme a été l'adaptation des numéros des
broches à l'ATMEGA328P au lieu de l'Arduino Nano et l'adaptation
à la dernière version de l'IDE (1.8.xx).
ICOM
indique que la consommation sur la broche 2 de la prise micro doit
se limiter à 10 mA. Le montage consomme 14 mA. Par
sécurité on pourra l'alimenter soit par un adaptateur secteur soit
encore par une pile 9 Volts dans un support amovible à tiroir. Un petit régulateur en boîtier CMS se charge de réduire cette tension
à 5 V.

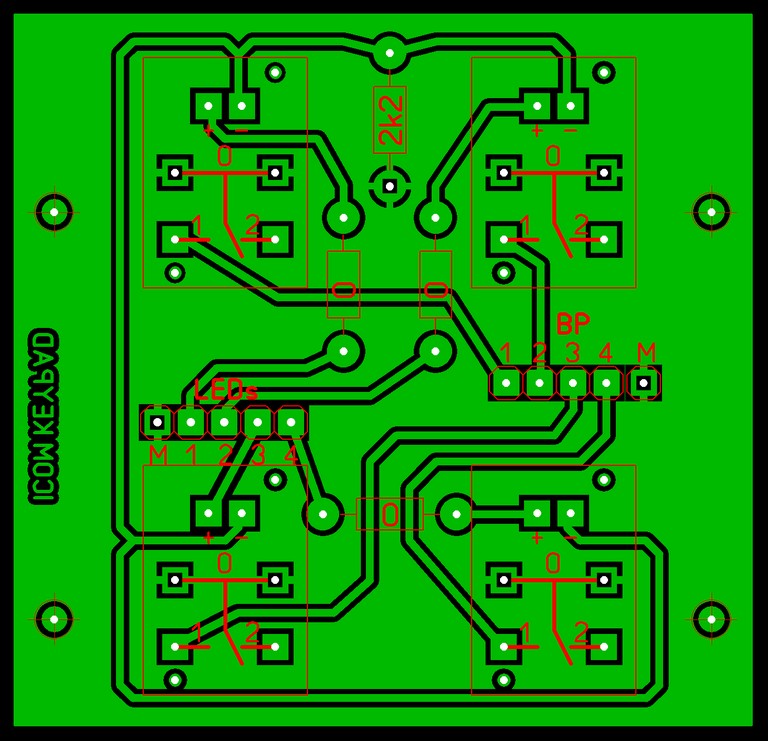

Les touches utilisées disposent
d'une LED incorporée.

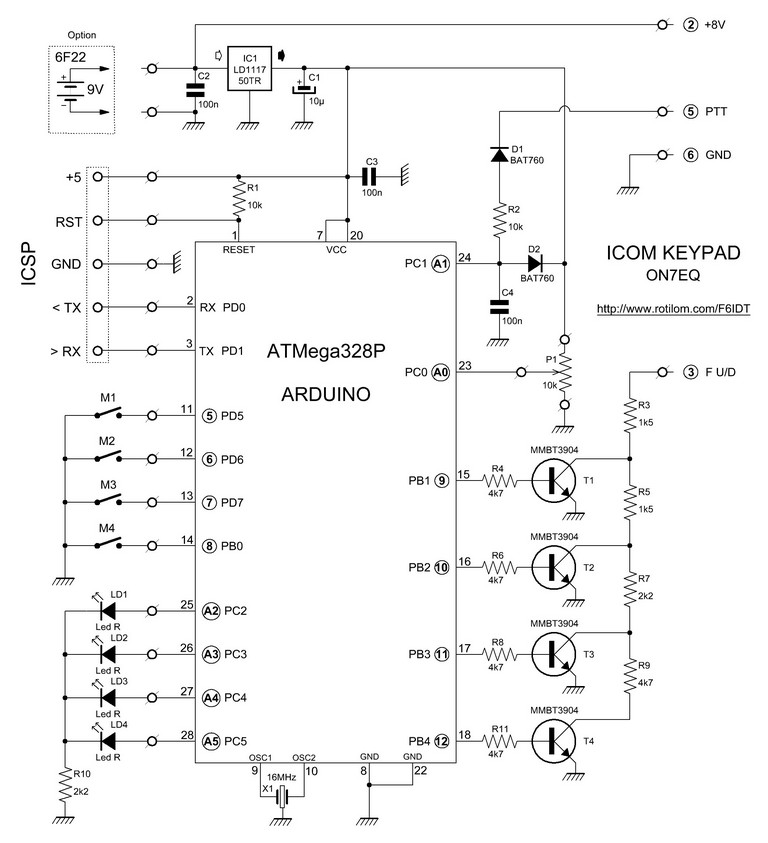

SCHÉMA

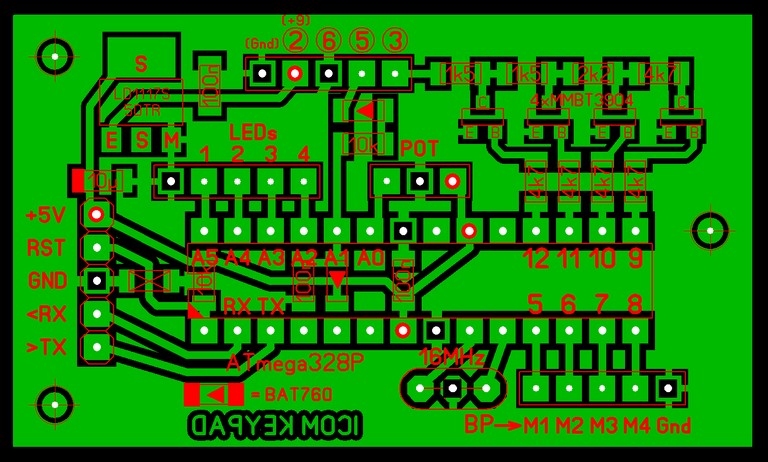

CIRCUIT
IMPRIMÉ
(Côté composants, cuivre en transparence)

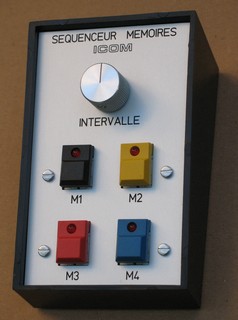

La réalisation fait largement appel à des CMS 1206 de façon à réduire les dimensions de telle façon que le circuit puisse rentrer dans un boitier plastique du commerce, le TEKO 102. Les touches sont des DIGITAST de ITT avec diode incorporée.
LOGICIEL
Un appui court sur une des touches lance le message de la mémoire correspondante. Un appui long (> 0,5 s) permet d'envoyer le message avec un temps d'attente déterminé par le potentiomètre, jusqu'à 20 secondes d'intervalle. C'est quand la broche 5 (PTT) de la prise micro passe à l'état haut que la temporisation commence. Un appui bref sur n'importe quelle touche arrête l'envoi du message.
Le
sketch : icom.ino
