MANIPULATEUR CW "ULTIMATIC"
Voici
un autre manipulateur électronique particulièrement
destiné aux champions de la vitesse (QRQ).
Nous l'avons
monté plus par curiosité que pour l'utiliser. Il est décrit en détail
dans la revue ELEKTOR de février 2011 en page 16. Le firmware est
disponible sur le site de la revue
En un mot, il optimise le mouvement des palettes d'un double contact et gère mieux la technique à compression (squeeze) que le mode iambic.
SCHÉMA

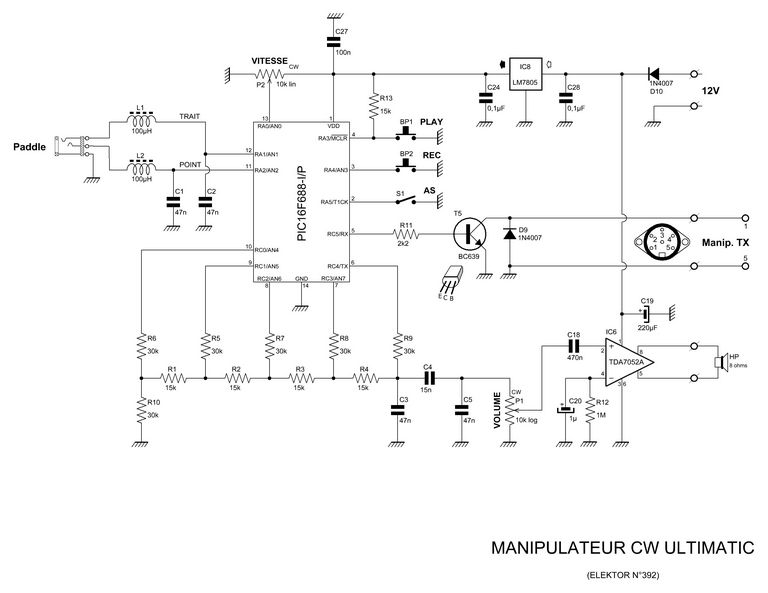

Ci-dessous le schéma adapté de l'original :
RÉALISATION

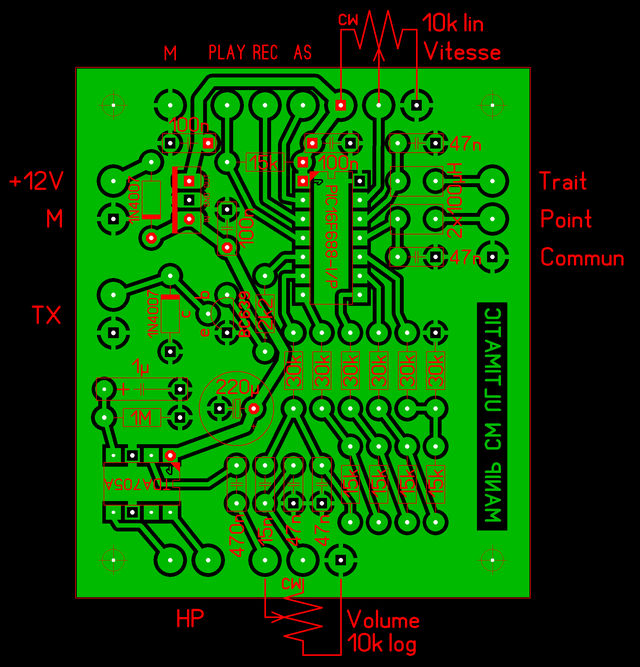

Et le circuit imprimé également adapté à nos besoins :
