Manipulateur d'entraînement à la télégraphie
Un petit montage que
l'on pourrait trouver un peu "gadget" car ce n'est pas
avec celui-ci que l'on peut apprendre sérieusement la télégraphie.
Il est plutôt destiné à faire toucher du
doigt (c'est le cas de le dire!) à des néophytes, ce qu'est

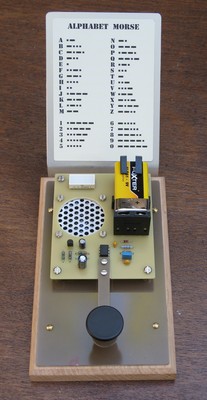

le code morse employé en télégraphie. Mis entre toutes les mains lors
de manifestations telles que salons, expositions, bourses, il peut
susciter la curiosité et pourquoi pas des vocations. A cet effet,
un tableau, fixé sur le socle, indique le code de chaque
lettre et chiffre en omettant les autres signes qui n'offrent pas
d'intérêt à ce niveau-là.
La
réalisation est faite avec des moyens simples et peu coûteux. La
partie mécanique du manipulateur est basée sur la souplesse d'une
lame en époxy cuivré et d'un bouton de tiroir dont la fixation fait
office de contact. La base du manipulateur est une plaque d'époxy
cuivré qui sert de deuxième contact par la tête d'une vis et retour
par une colonnette de fixation. Cette vis, freinée par un ressort,
permet de régler l'écartement des contacts.
Il
n'y a pas d'interrupteur marche-arrêt, il suffit simplement d'enlever
la pile. La présence d'un pavé luminescent n'est pas nécessaire,
il est là juste pour combler un vide et attirer l'œil.

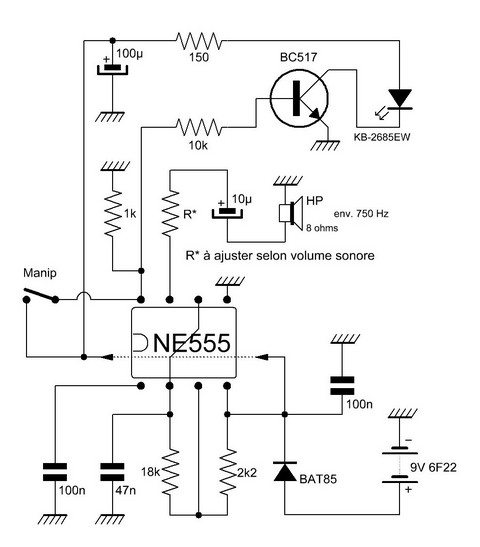

SCHÉMA

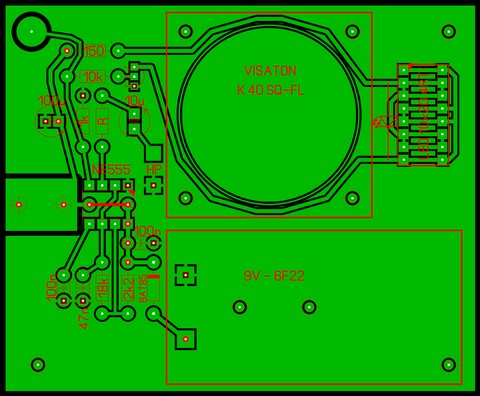

CIRCUIT
IMPRIMÉ
(Côté composants, cuivre en transparence)
