Micro de table pour IC-7300/IC-9700
Un micro de table est très pratique lorsque l'on fait de nombreux QSO et évite d'avoir une main occupée à appuyer sur la pédale PTT. De plus, on peut y ajouter des fonctions très pratiques comme l'appel des messages préenregistrés et même un bouton poussoir TUNE pour faire un accord antenne sans intervenir sur le transceiver. C'est ce que nous avons prévu dans ce projet home-made.

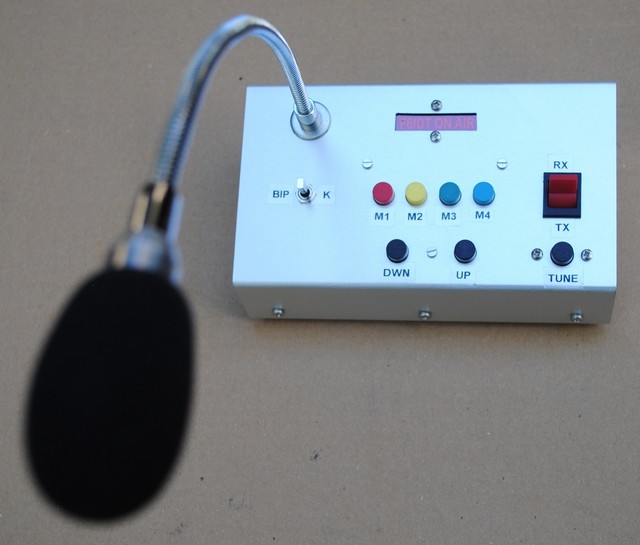

Le coffret est
constitué par de la tôle d'aluminium de 1,5 mm pliée en forme de
pupitre incliné. A l'intérieur se trouve plusieurs circuits imprimés
reliés par connecteur. Le principal est celui qui supporte le microcontrôleur
Arduino et le module micro. Celui-ci est de provenance asiatique
et fait fonction d'amplificateur-compresseur avec soudé dessus,
une pastille électret. Cette pastille a été retirée et introduite dans
un bloc d'aluminium usiné vissé au bout d'un flexible de provenance
également asiatique.
Cet ensemble consommant
un courant supérieur à celui fourni par la prise micro du transceiver,
on l'alimente en 12 volts par le connecteur situé à l'arrière du

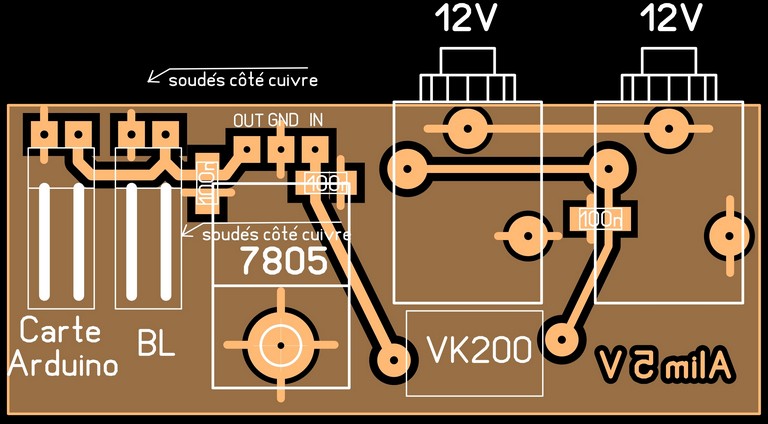

transceiver. Un petit module constitué d'un régulateur 7805 fournit
la tension de 5 volts nécessaire.

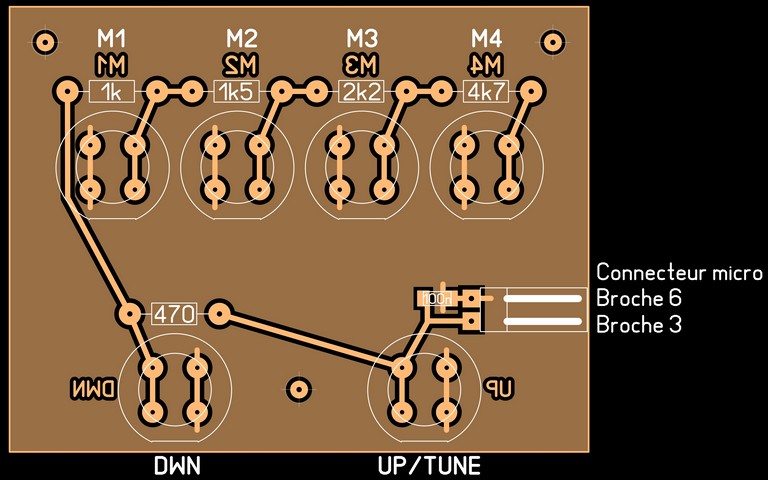

Une platine comporte
six boutons, quatre sont attribués aux mémoires et deux à la fonction
UP-DOWN qui sert à incrémenter ou décrémenter la fréquence
par pas.
Pour la gestion des mémoires, ICOM fait appel à une mesure
de tension entre les broches 3 et 6 qui varie suivant
les résistances introduites entre ces broches (voir schéma dans
le manuel des transceivers). Comme le UP-DOWN
est aussi géré de la même manière, il est possible de combiner le
tout. En effet, le UP consiste à court-circuiter les broches et
le DOWN à y introduire une résistance de 470 ohms. Seules précaution
à prendre, remplacer la première résistance de 1,5 k par une de
1 k puisque l'on a ajouté la résistance de 470 ohms du DOWN.
Comme il n'est pas possible de combiner
le bouton TUNE avec le UP, il est placé sur un petit circuit
séparé. Dans le FT-991 de YESU, le UP-DOWN ne fonctionne qu'en réception
et est bloqué en émission, ce qui n'est pas le cas chez ICOM.

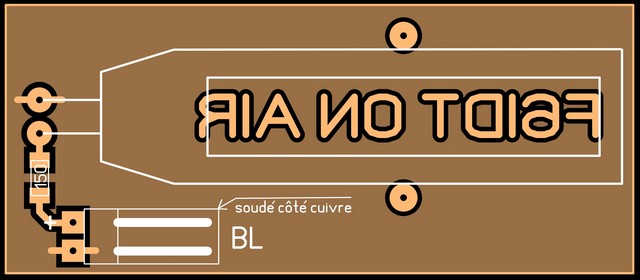

Et comme gadget, un indicateur lumineux
confirme le passage en émission. C'est un transparent rouge plaqué
sur un back-light d'afficheur LCD.

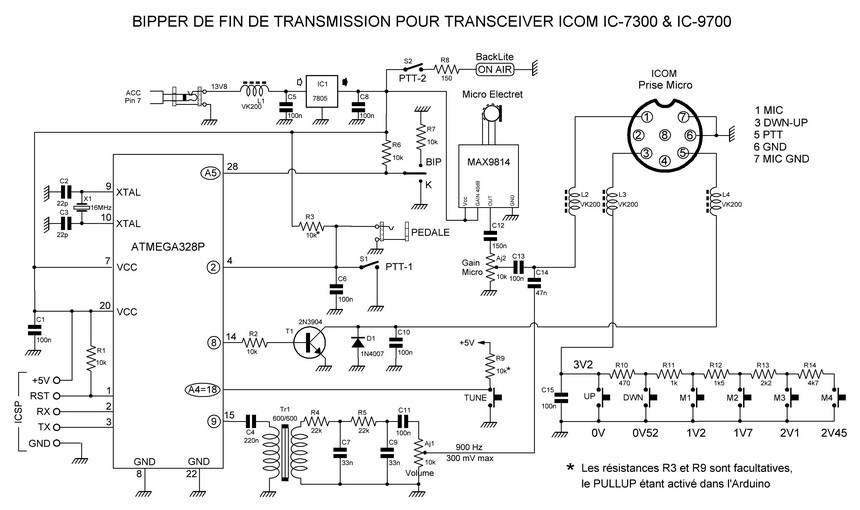

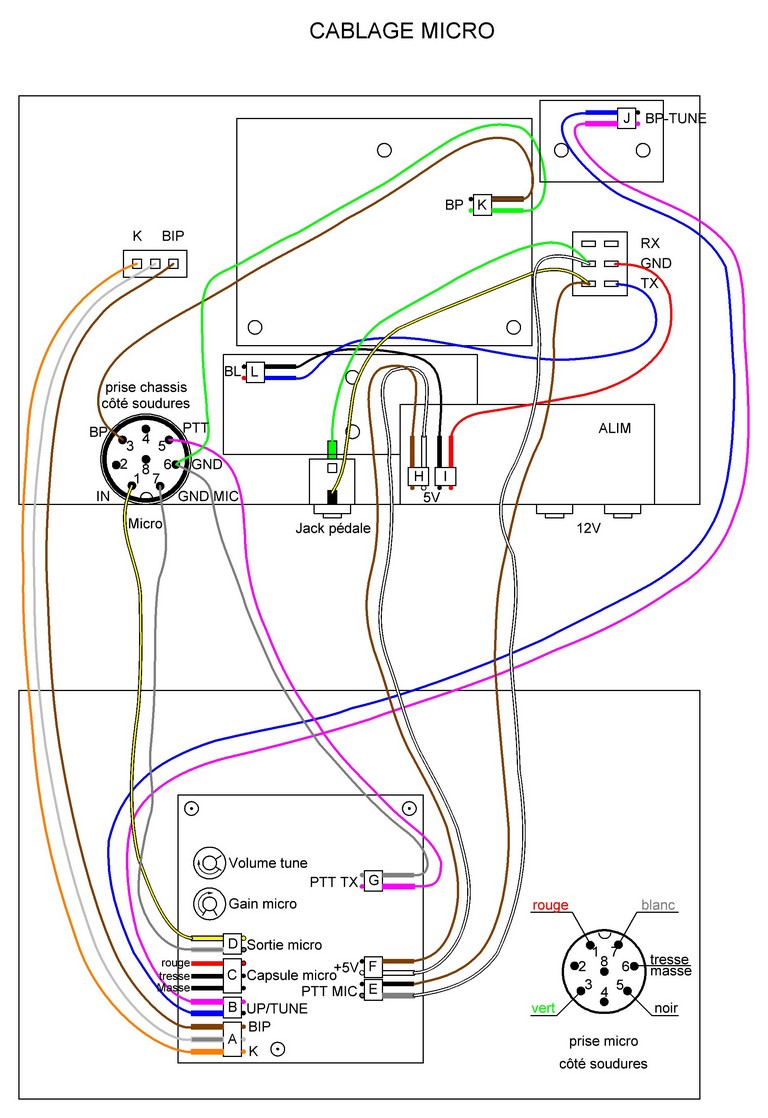

SCHÉMA

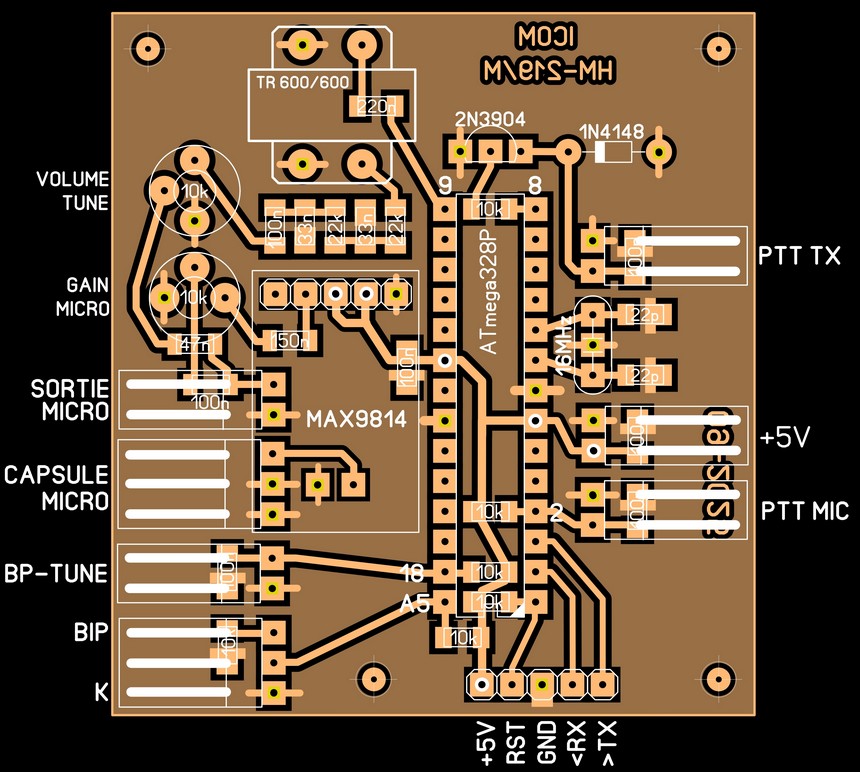

CIRCUITS
IMPRIMÉS
(Côté composants, cuivre en transparence)
