Micro électret avec CAG
On trouve sur eBay des
micros à un prix dérisoire (env. 3 euros)
et des modules avec commande automatique de gain à un prix non moins dérisoire
d'environ 2 euros.
De quoi faire un
excellent micro pour un transceiver "maison", par exemple
le µBitX, le MST, etc...
Examinons les deux composants.
Le module compresseur :
C'est un tout petit
circuit de 23 x 14 mm sur lequel est soudée une capsule électret
qui attaque un circuit spécialisé MAX9814. Il est alimenté en 5
Volts et la sortie BF est superposée à une tension continue de 1,25
V. Une broche marquée Gain permet de choisir entre trois valeurs
d'amplification suivant si elle est en l'air, au + ou à la masse.
C'est indiqué sur le module et la fiche technique renseignera également
sur ce point.
Il y a également une borne
marquée A/R. Elle sert à faire varier le rapport entre le temps
de montée et descente selon trois valeurs déterminées par son potentiel,
en l'air, masse ou +5 volts. Nous l'avons laissé en l'air.
Le micro :
A ce prix, c'est
du bas de gamme, rien à voir avec la production du triumvirat ICOM-YEASU-KENWOOD.
Mais c'est largement suffisant pour en faire un micro performant
au prix d'une petite chirurgie.
Il est
prévu pour des portatifs Baofeng et comporte donc une
prise double assez spéciale qui sera remplacée par le modèle correspondant
à l'émetteur utilisé, au minimum 4 broches.

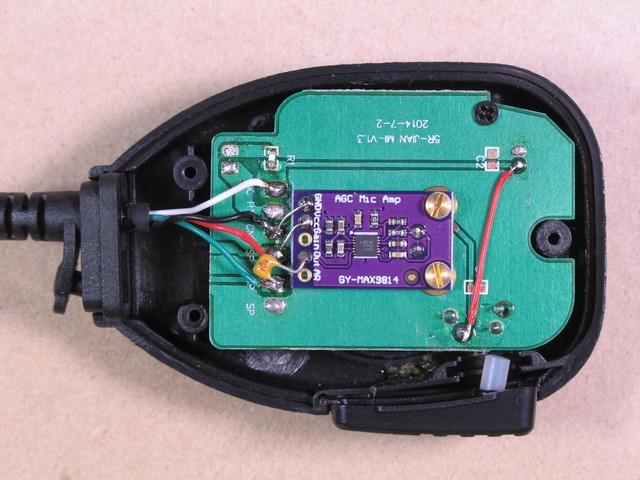

Le micro se démonte
par trois vis et à l'intérieur, sur le circuit imprimé, on a une diode LED, une capsule électret
miniature, un jack 3,5 mono et un petit interrupteur.
On va commencer
par dessouder les quatre fils du cordon, la capsule, la diode LED
et on ne gardera que le poussoir. Le jack sera retiré en coupant
à la scie le petit bout de circuit imprimé et le haut-parleur ultra plat sera
délicatement retiré et conservé précieusement.
Ensuite on percera un trou central au
diamètre de la capsule destiné à recevoir le module compresseur.
Le module est tenu en place par deux boulons de 2 mm.
Le
câblage ne pose pas de problème, il faudra simplement penser à mettre
en série avec la sortie, un petit condensateur de 100 nF pour supprimer
la composante continue.
On pourra tenter
d'effacer
la sérigraphie avec un décapant peinture en s'assurant au préalable
qu'il n'attaque pas le plastique.
Utilisation :
Il s'utilisera
comme un micro dynamique mais en tenant compte qu'il faut
réduire l'amplitude du signal par un diviseur résistif et qu'il
faut amener du 5 Volts sur la prise micro.
En
pratique on reliera, sur le module, les bornes Gain et Vcc de manière
à réduire le gain à 40 dB. Se faisant, en parlant normalement devant
le micro, on aura un signal de sortie de 2 V crête à crête dans
les pointes de modulation, ce qui entend bien sûr de réduire cette
tension, par exemple avec un potentiomètre pour attaquer l'entrée
micro d'un émetteur.
