RADIO FM
Pas vraiment une réalisation dans le cadre stricte du radio amateurisme, nous avons eu la curiosité de tester ces micromodules récepteur FM que l'on trouve sur eBay pour environ 50 centimes pièce!
Tout un récepteur FM stéréo dans une puce à 10 pattes de 4 x 3 mm ! La seule chose qui manque c'est la gestion des fréquences et des différentes fonctions. On va la confier à un Arduino Nano, un codeur mécanique, quelques boutons poussoirs et un amplificateur basse-fréquence car ce module est tout juste capable d'attaquer un casque audio.

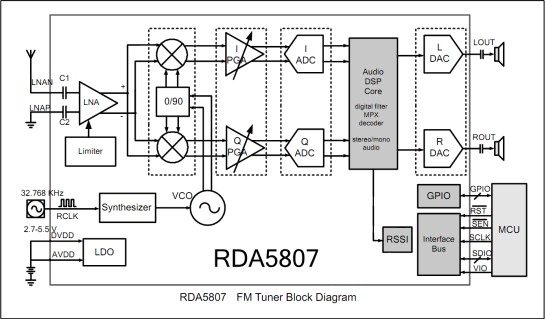

Ce circuit intègre un récepteur FM complet qui est pilotable par les broches SCL et SDA de l'Arduino. Sur ce module, outre le RDA5807, on trouve un quartz horloger de 32,768 kHz.
RÉALISATION
Très peu de composants
sont nécessaires, les principaux sont des modules que l'on trouve
(actuellement) facilement sur eBay pour des prix dérisoires. On
pourrait même, se passer de circuits imprimés et utiliser une
plaquette d'expérimentation à pastilles.
Malgré nos
deux petits haut-parleurs, le son est d'excellente qualité et la
présence de quatre stations préréglées qui rappelle les autoradios
d'antan, en fait un poste très agréable à utiliser.

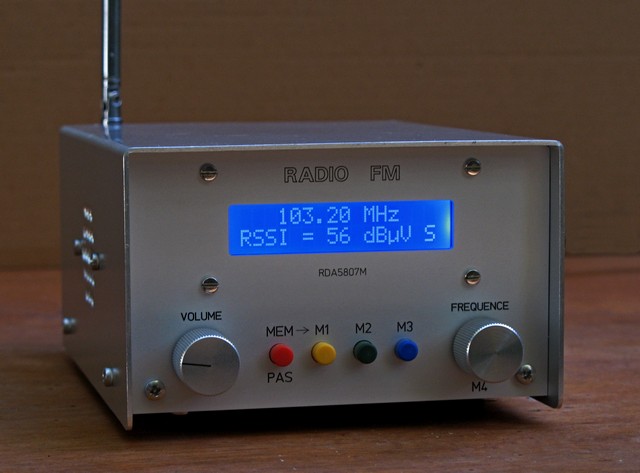

La face avant comporte
un afficheur LCD sur lequel est indiqué la fréquence, le RSSI (Received
Signal Strength Indicator) sorte de S-mètre gradué en dBm µV et un "S" si la station
reçue est en stéréophonie.
Un codeur permet
la recherche de station avec un pas qui dépend de l'appui ou non
sur le bouton MEM (1 MHz ou 100 kHz).
En appuyant sur MEM et sur
un des boutons M1 à M3 ou le poussoir du codeur M4, on met en mémoire
la station reçue. En outre, la station écoutée à l'extinction du poste
est active à son redémarrage.
Sur la
face arrière se situe la prise antenne, un connecteur BNC
pour une antenne télescopique,
le socle secteur et un interrupteur. La sensibilité étant excellente,
cette simple antenne suffit largement même peu déployée.

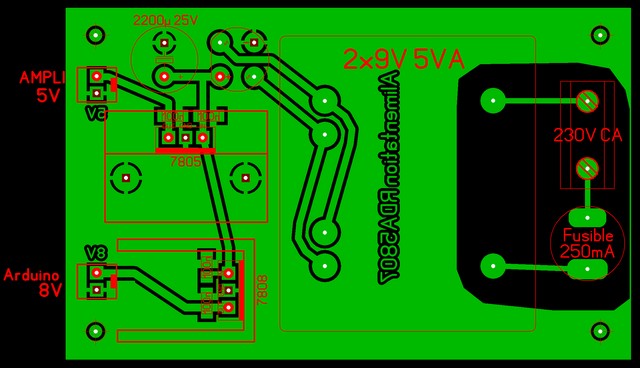

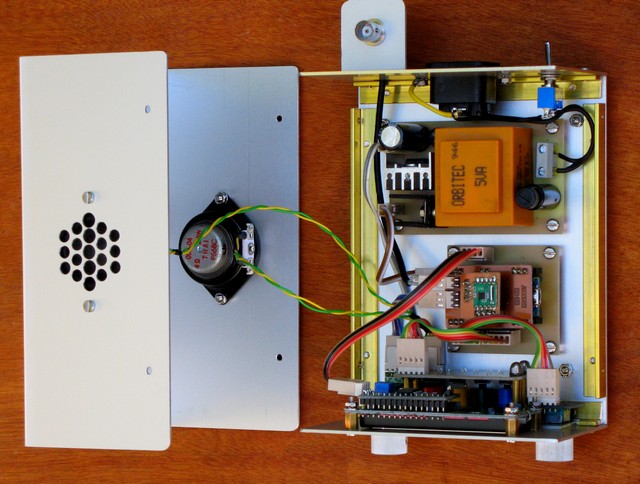

L'alimentation est double car le 5V de l'Arduino n'a pas le débit suffisant pour alimenter l'amplificateur basse fréquence qui, à puissance élevée, consomme trop de courant.
L'interface I2C est un petit module (eBay) qui se soude directement sur l'afficheur.
Beaucoup de fonctions du RDA5807 n'ont pas été utilisées ici (recherche automatique, mute, etc.) mais il serait toujours possible de les implanter grâce aux possibilités ouvertes de l'Arduino et à une gestion différente des boutons.
Remarque importante:
Il faut savoir que chaque clic du codeur pendant la recherche de
station entraîne une écriture dans la mémoire EEPROM. Or celle-ci
n'a pas une durée de vie illimitée. D'après ATMEL, elle est au minimum
de 100 000 cycles. Dans notre cas, on peut voir que l'on n'est pas
vraiment concerné par cette restriction !

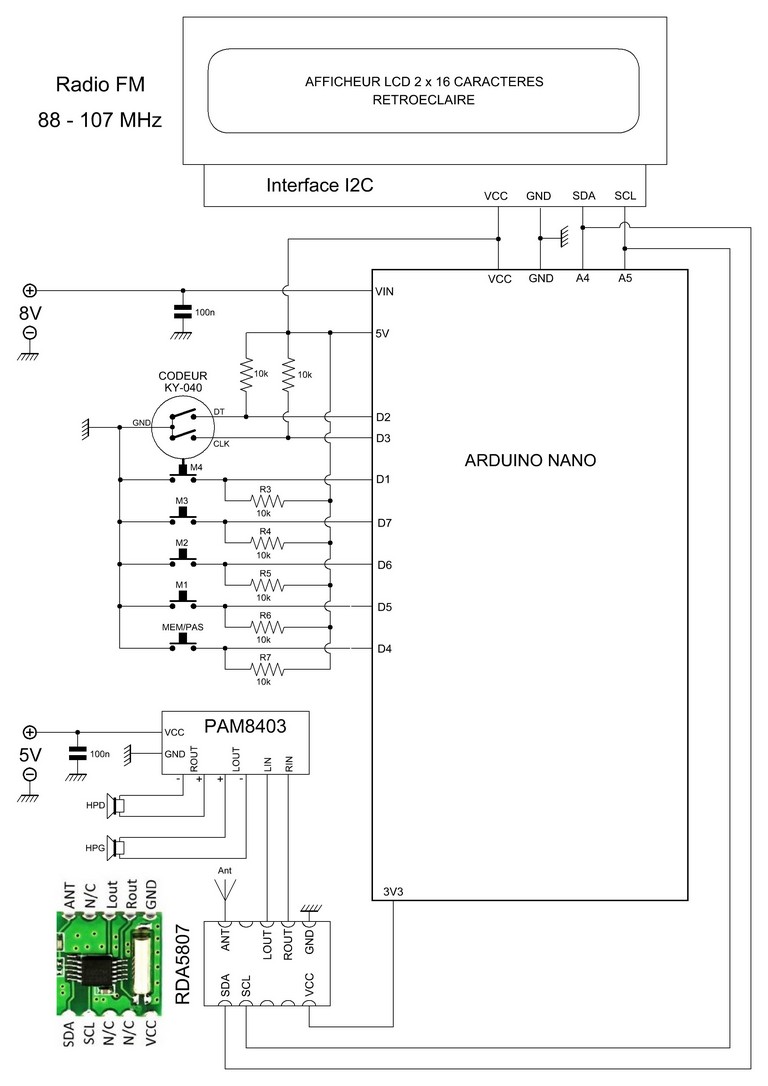

SCHÉMA
CIRCUITS IMPRIMÉS
Note: Le codeur KY-040 et l'amplificateur BF sont de provenance eBay. Les résistances de 10k du codeur sont sur le circuit imprimé de celui-ci.

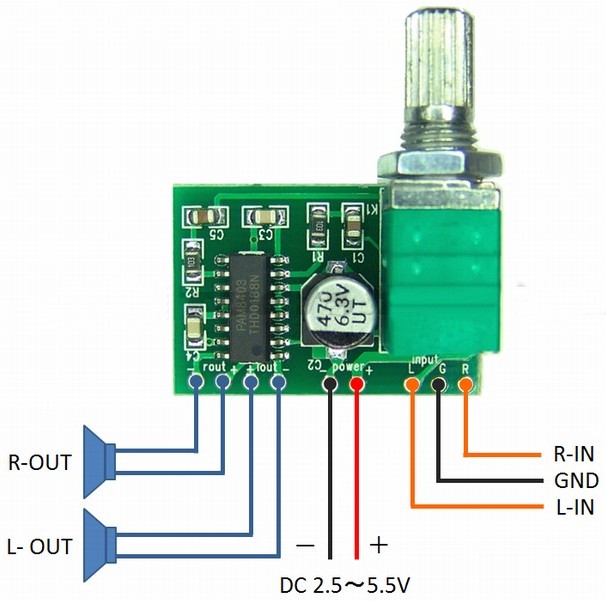

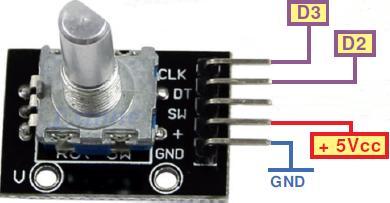

Branchement du codeur Branchement de l'amplificateur basse fréquence

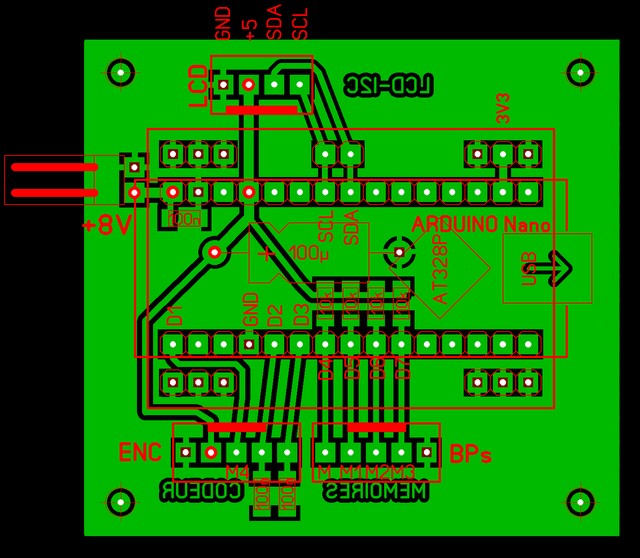

Vue
côté composants
Attention au diamètre du condensateur de 100 µF qui ne doit pas gêner l'Arduino placé au-dessus. Les quatre résistances de 10 k ne sont en principe pas nécessaires quand on déclare les entrées en PULLUP mais nous les avons quand même implantées.

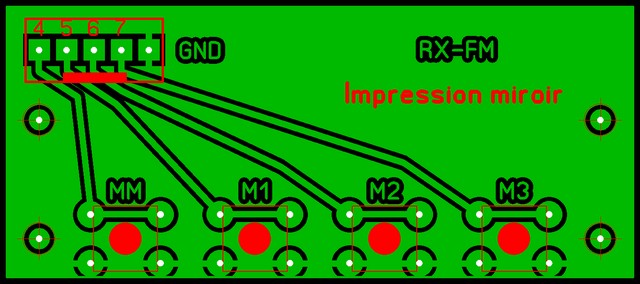

Vue
côté cuivre. Le connecteur est à souder du côté opposé aux boutons
(soudés côté cuivre).

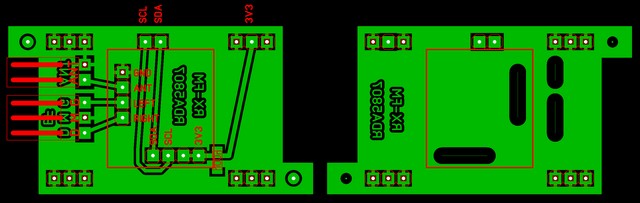

Epoxy
double face. Le circuit de droite est la face supérieure. Les excroissances
sont destinées au centrage et sont éliminées après découpe du circuit

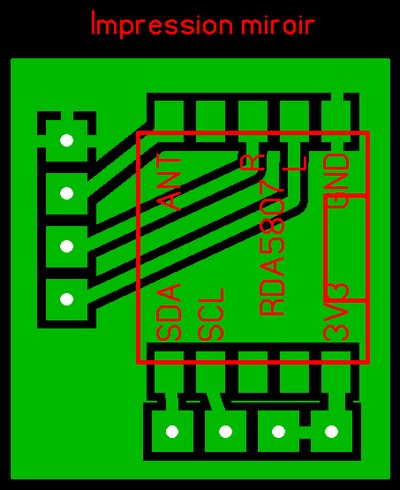

Vue
côté cuivre. Les deux connecteurs sont soudés du côté opposé au
module.
La soudure du petit module côté cuivre demande un peu de soin et on pré-étamera les plots avant soudure de celui-ci.
Vue
côté composants
PROGRAMMATION
Les
deux
bibliothèques nécessaires sont dans le fichier ZIP.
Pojet-RDA5807M.zip ---->
Scanner I2C: I2C_scanner.ino ------>
(Pour déterminer l'adresse de l'I2C du LCD si elle est inconnue)
