Codeur RTTY





     Certains transceivers comme les ICOM 746, 756, IC 7000, 7300, 7400, etc, disposent d'un décodeur intégré sans possibilité d'émettre en dehors de l'utilisation d'un logiciel ou d'un codeur branché sur l'entrée FSK.

     C'est sur le site de JI3BNB, déjà signalé sur la page dédiée au terminal RTTY, que nous avons trouvé la description de ce codeur. Toujours à base d'un Arduino, il utilise un clavier classique avec prise DIN, Mini DIN ou USB en AZERTY ou QWERTY, un afficheur LCD de 4 lignes et un petit haut-parleur qui permet d'avoir une écoute locale.


     SCHÉMA

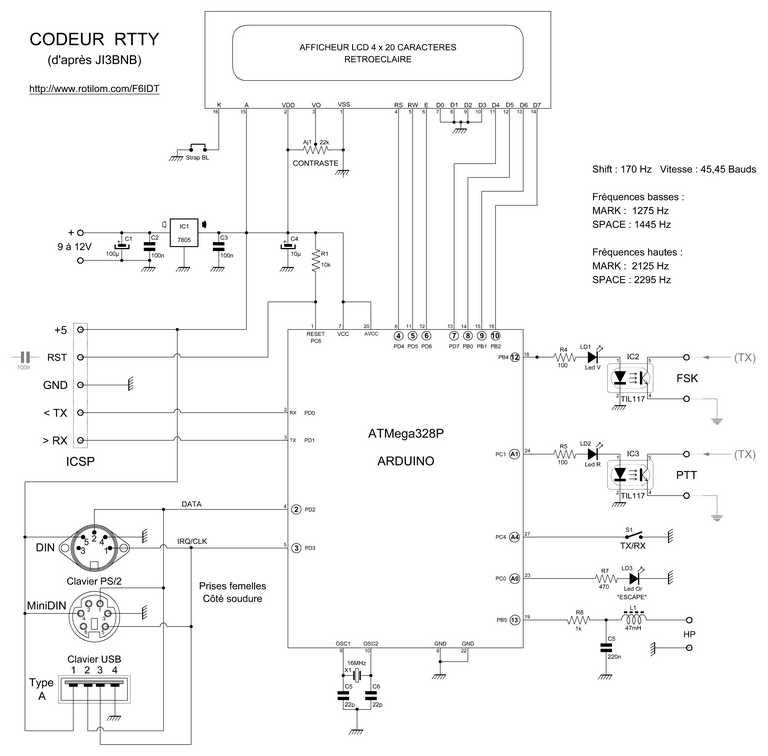

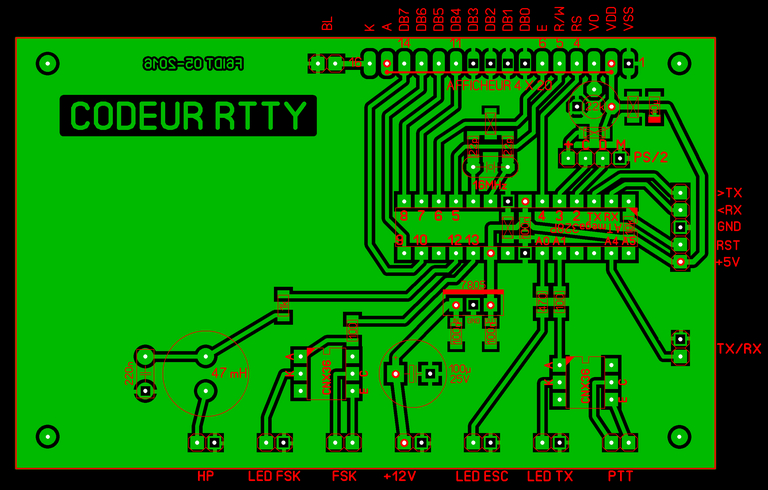

CIRCUIT IMPRIMÉ
(Côté composants, cuivre en transparence)


(Ne pas oublier le strap de l'afficheur soudé côté cuivre)

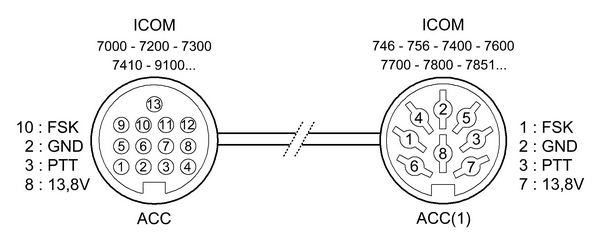

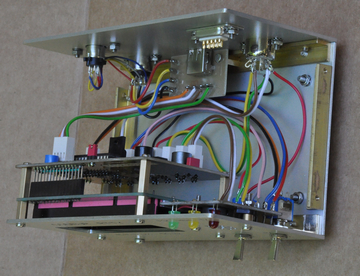

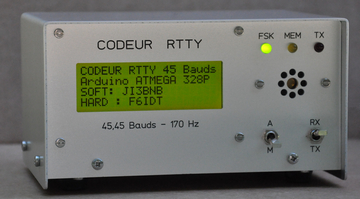

BRANCHEMENT

     Tout transceiver disposant d'un décodeur RTTY intégré avec affichage sur LCD peut bénéficier de ce dispositif qui évite l'utilisation d'un PC. En face arrière il dispose d'un connecteur sur lequel on trouve l'entrée FSK (Frequency Shift Keying).
     C'est par cette entrée que le shift va varier par une alternance de niveau haut et niveau bas selon le code Baudot. Nous avons prévu une isolation totale entre le transceiver et ce montage par l'utilisation d'optocoupleurs dans le cas d'une alimentation autonome. Par contre, si on utilise le 13,8 V du transceiver, ces optocoupleurs ne jouent plus aucun rôle et pourraient être remplacés par des transistors.


 (Cordon adaptateur disponible sur eBay pour environ 11 euros)



 PROGRAMMATION

     Vous trouverez ici le fichier modifié avec ajout d'un écran d'accueil et paramétrage pour un clavier AZERTY ou QWERTY.
     Pour le fonctionnement du programme, il y a trois librairies à télécharger. Les adresses sont données dans le sketch.

      rtty_coder.ino :
