Module synthétiseur avec Si5351A
On trouve facilement
ce genre de module sur internet à des prix défiant toute concurrence,
que ce soit chez eBay ou Aliexpress. Mais attention, ces modules,
qui ressemblent comme deux gouttes d'eau à ceux d'Adafruit, ne sont
pas pourvu du Si5351 de Silicon Labs mais de clones dont les performances
sont aléatoires, expérience oblige.
Seuls
les modules d'Adafruit sont fournis avec la puce originale.
Ils sont de couleur bleue qui les distingue du violet des clones.
Le marquage de la puce est aléatoire alors que celui de Silicon
Labs est conforme à leur fiche technique. Le prix n'est évidemment
pas le même.

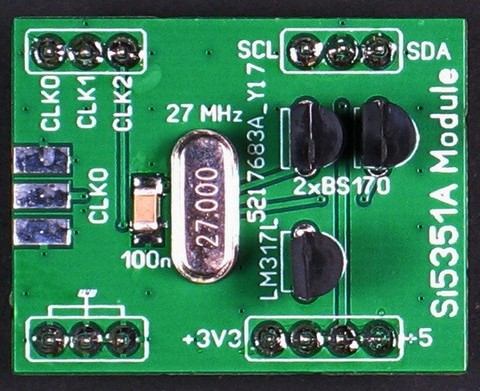

Devant plusieurs déboires concernant l'utilisation de ces modules à bas prix, nous avons décidé de les fabriquer nous-même. La seule difficulté étant la taille du Si5351 avec des pattes minuscules au pas de 0,5 mm. D'une part, cette finesse rend la fabrication d'un circuit imprimé impossible par les méthodes traditionnelles sans parler de la soudure. Il ne reste plus qu'à se tourner vers un professionnel, en l'occurrence JLCPCB.
Pour rendre cette
réalisation possible par les moyens traditionnels, l'emploi de composants
"normaux" s'impose. Le quartz est un HC49/US, les transistors
et le régulateur sont classiques à trois pattes, les autres composants qui
tiennent beaucoup de place ont été remplacées par des CMS 1206 faciles
à souder. L'approvisionnement et la soudure du Si5351 sont laissés
aux bons soins de JLCPCB. Naturellement la taille de tous ces composants
fait que l'encombrement (32x25 mm) et la disposition des broches ne
sont plus les mêmes (30x20) mais au moins on est sûr d'avoir un module performant
et le plaisir de le faire soi-même.
Le
tout pour un prix de 15 euros les cinq, port lent compris chez JLCPCB
auquel il faudra rajouter le prix des composants.
Au total cela
revient à environ 5 euros le module avec la certitude d'avoir
des performances optimales.

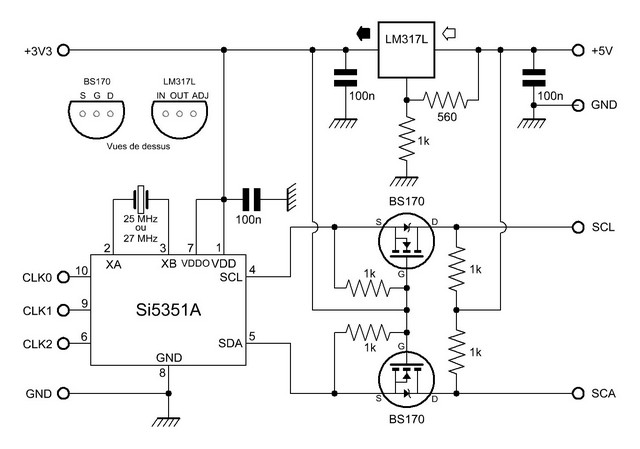

SCHÉMA

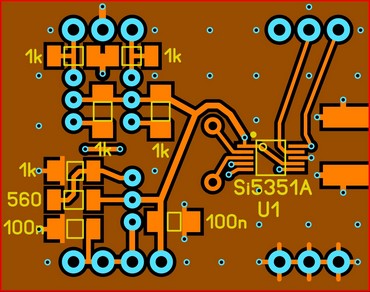

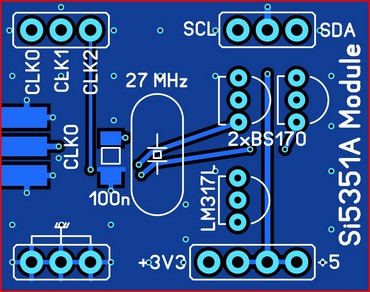

CIRCUIT IMPRIMÉ
