Sondes de mesure THT

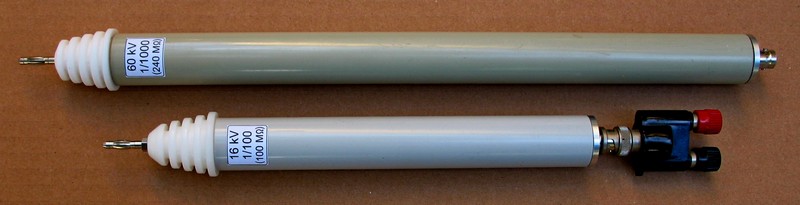

Ces deux sondes sont prévues pour la mesure de tensions élevées ou très élevées sachant qu'un contrôleur universel ordinaire ne peut en général dépasser un seuil de 1000 Volts.
La première a un facteur de réduction de 100 avec une tension maximum mesurable de 16 kV. Comme sa résistance d'entrée est de 100 mégohms elle ne perturbera pas la mesure d'une source à forte résistance interne.

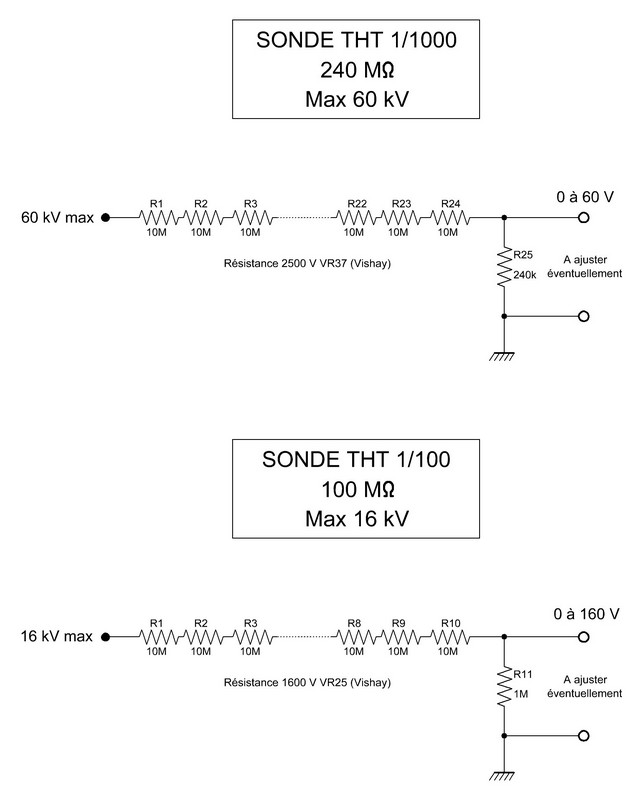

Elle est constituée de 10 résistances spéciales de 10 MΩohms (VR25 de Vishay) en série avec une résistance de 1 MΩ formant un diviseur de tension. Chaque résistance est capable de supporter 1600 V. Il est hors de question d'utiliser des résistances ordinaires.
La deuxième sonde (facteur 1000) est construite comme la première mais comporte 24 résistances de 10 MΩ (VR37 de Vishay). Elle supporte donc une tension de 24 x 2500 V = 60 kV.
Quelques exemples de mesure: Bobine de Ruhmkorff, allumage de voiture, HT de compteur Geiger, etc.
La réalisation nécessite quelques
précautions dues aux tensions élevées et à la sécurité que cela

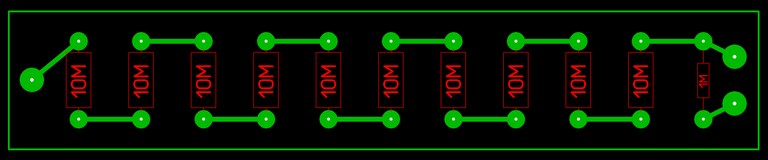

implique. Le circuit imprimé est glissé dans un tube de PVC avec
d'un côté une isolation en PTFE et de l'autre un bouchon en aluminium
qui a été percé et taraudé pour recevoir une BNC (taraud de 3/8"
UNEF)
Si l'on veut une certaine
précision, il faudra appliquer une tension connue sur la sonde et
déterminer expérimentalement la valeur de la résistance talon du
diviseur. Par exemple, pour la sonde 16 kV, la résistance talon
est constituée de deux résistances de 2,2 MΩ en parallèle. Cela
s'explique par le fait que les résistances d'une même fabrication
peuvent être exactement de même valeur mais en limite de tolérance
et comme elles sont en série, le décalage s'ajoute.
