Générateur 2 Tons
S'il
n'est pas indispensable, ce petit instrument présente une certaine
utilité pour le test, voir le réglage d'un émetteur BLU.
PRINCIPE
Ce
montage est très largement inspiré d'une réalisation de F6BQU qui
utilise des XR2206 à la place des montages traditionnels à circuits
opérationnels. Si cette solution est plus coûteuse, elle donne néanmoins
une onde sinusoïdale très pure avec un minimum de composants.
Chaque
XR2206 délivre un signal sinusoïdal de 800 et 2000 Hz. D'autres
couples peuvent être choisis à condition qu'ils soient dans la bande
passante de l'émetteur et sans relation harmonique.
Les
deux signaux appliqués à l'émetteur sont parfaitement équilibrés
en amplitude par le potentiomètre de mélange en face avant.
Le niveau de sortie est ajusté par un potentiomètre situé en face
arrière.
Aj1 et Aj2 règlent la
fréquence et Aj3 et Aj4 règlent l'amplitude qui doit être de 1,6
V crête à crête en sortie de chaque oscillateur.

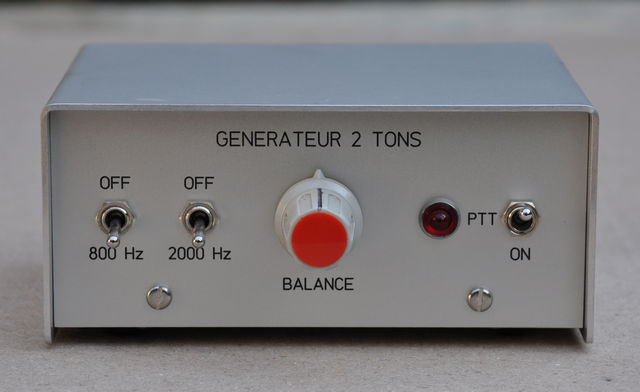

Un
inverseur permet de passer en émission lors de la mesure. Un voyant
LED a été ajouté pour la symétrie de la face avant, mais n'est pas
indispensable.

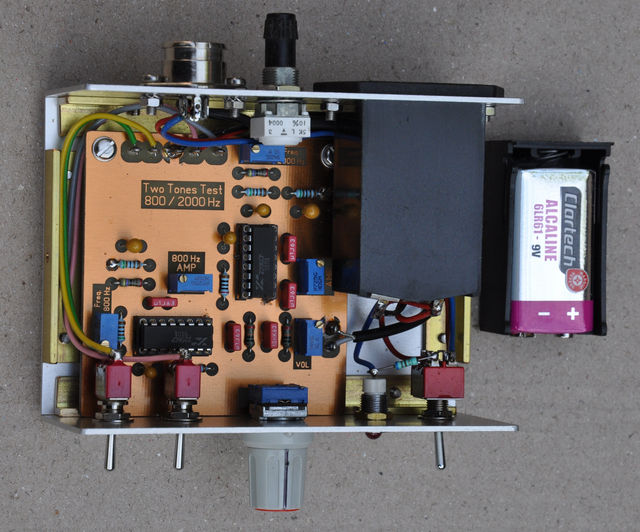

S'agissant d'un
instrument peu consommateur en énergie, nous
avons adopté le système du bac à pile escamotable. Il suffit d'avoir
en réserve une pile de 9 volts. Cela évite une alimentation interne
ou externe avec le risque de "miasmes" des alimentations
à découpage ou des ronflements 50 Hz.

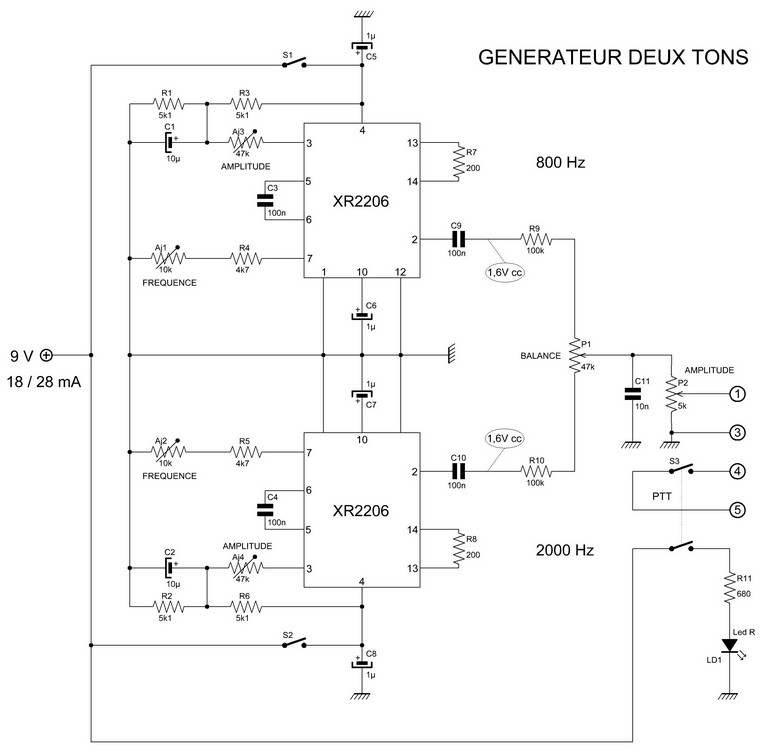

SCHÉMA

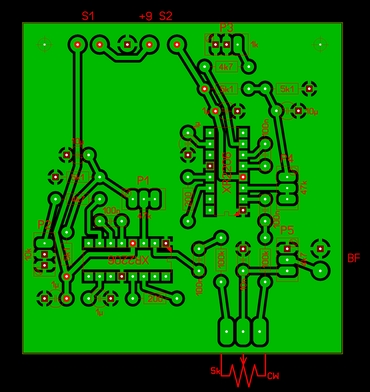

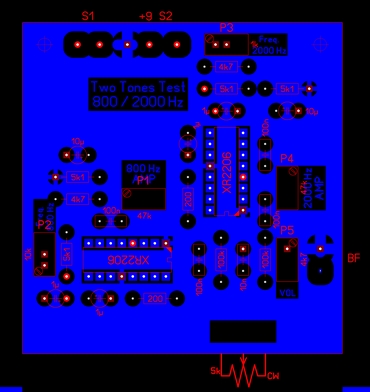

CIRCUIT IMPRIMÉ
UTILISATION
Avec un oscilloscope :
L'émetteur est branché sur une charge résistive 50 ohms par l'intermédiaire d'un Té coaxial en dérivation duquel on branche un câble vers l'oscilloscope. Dans le cas d'un émetteur puissant, il faudra prévoir un diviseur de tension pour ne pas dépasser la valeur limite de tension d'entrée sur l'oscilloscope. Celui-ci n'a pas besoin d'avoir des performances exceptionnelles (sauf pour des mesures en VHF) car il s'agit seulement de visualiser une enveloppe BF. Le balayage se fera à la vitesse de 500 µs/division.

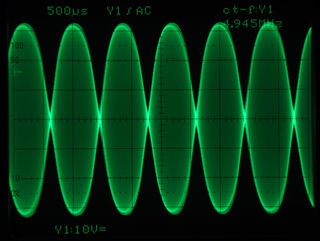

Après
avoir réglé l'amplitude du signal dans la prise micro, on équilibre
les tensions par le potentiomètre "BALANCE" jusqu'à ce
que les sinusoïdes se croisent exactement sur la ligne de base.

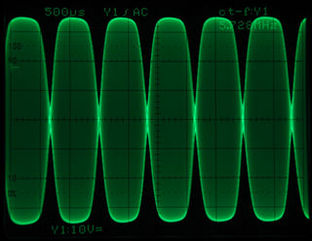

En
augmentant progressivement le signal, les sinusoïdes commencent
à s'aplatir. C'est le signe d'une surmodulation qui va faire apparaître
des raies parasites dans le spectre radioélectrique et donc du QRM
sur les stations voisines dans le cas d'une utilisation sur antenne.
L'important
est de noter sur l'écran la valeur maximum que l'on peut donner
au signal avant l'apparition de ce phénomène. Il suffit alors de
remplacer le générateur deux tons par un micro et de régler le gain
de manière à ne pas dépasser ce niveau dans les crêtes de modulation.
On va d'ailleurs s'apercevoir avec effroi que la puissance de sortie
vue sur l'échelle directe d'un ROSmètre est relativement plus faible
comparée à celle que l'on peut obtenir en "Continuous Wave".
Ceci est parfaitement normal et c'est le prix à payer pour avoir
une émission au-delà de tout reproche.
D'autres
phénomènes peuvent être mis en évidence par l'observation de ces
oscillogrammes. Par exemple si les sinusoïdes sont d'amplitudes
alternativement hautes et basses cela peut indiquer un résidu de
porteuse ou bien si elles sont déformées latéralement, un défaut
de linéarité dans la chaîne d'amplification.
