VF0 pour récepteur tribandes

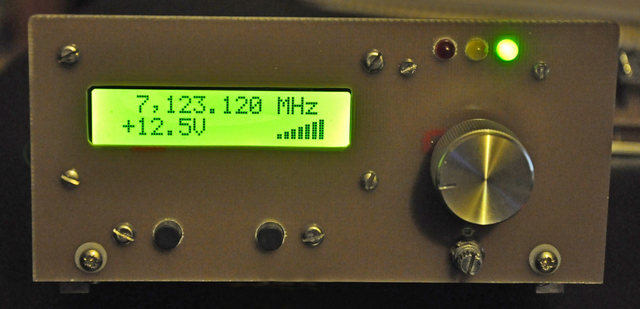

(Monté provisoirement sur plaque époxy pour la mise au point)

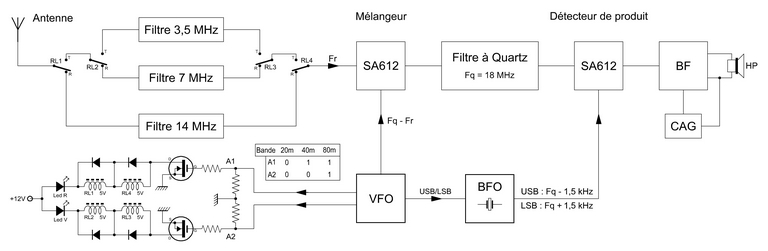

     Ce VFO est destiné à être le cœur d'un récepteur à simple changement de fréquence pour la réception des bandes amateur 80, 40 et 20 mètres dont voici le  synoptique :

.
     Le VFO a été simplifié à l'extrême pour correspondre à cette utilisation mais pourra être modifié facilement en "hard" comme en "soft" grâce à Arduino.

     Ses principales caractéristiques sont les suivantes :

     - Utilisation d'un module économique comportant un AD9850 provenance Chine via eBay.
     - Afficheur LCD rétro-éclairé et codeur avec poussoir pour le choix du pas (pas minimum de 10 Hz)
     - Indication de la tension alimentation et de la force des signaux reçus par bargraph.
     - Gestion automatique des trois filtres passe-bande d'entrée réception.
     - Commutation BLI-BLS en fonction de la fréquence reçue (inférieure ou supérieure à 10 MHz).
     - Mise en mémoire de la fréquence si pas de changement pendant 5 secondes.
     - Sortie sinusoïdale de 750 mV crête à crête (ou moins par diviseur résistif).
     - Entrées digitales S-mètre et tension alimentation protégées par diode.

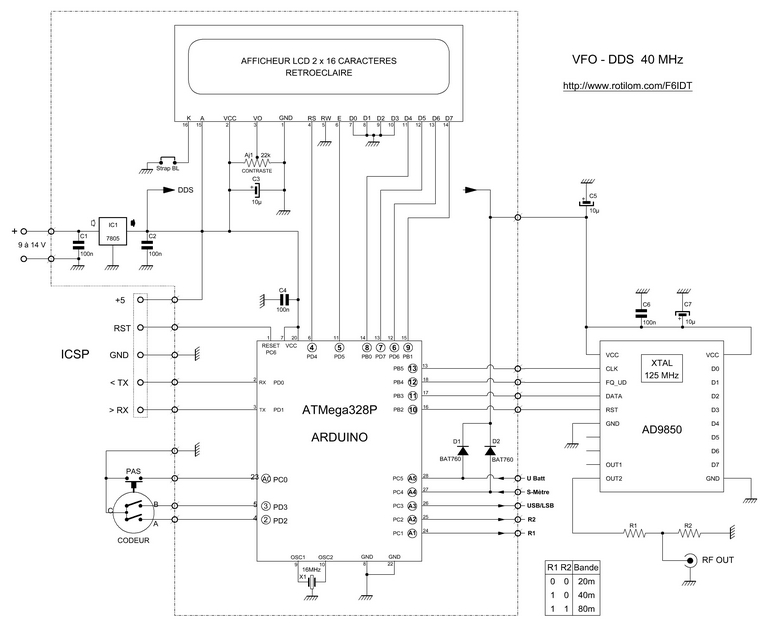

     SCHÉMA


     N.B. Bien que les entrées UBatt et S-mètre soient protégées par des diodes, on prendra toutes les précautions d'usage pour conserver leur intégrité physique !

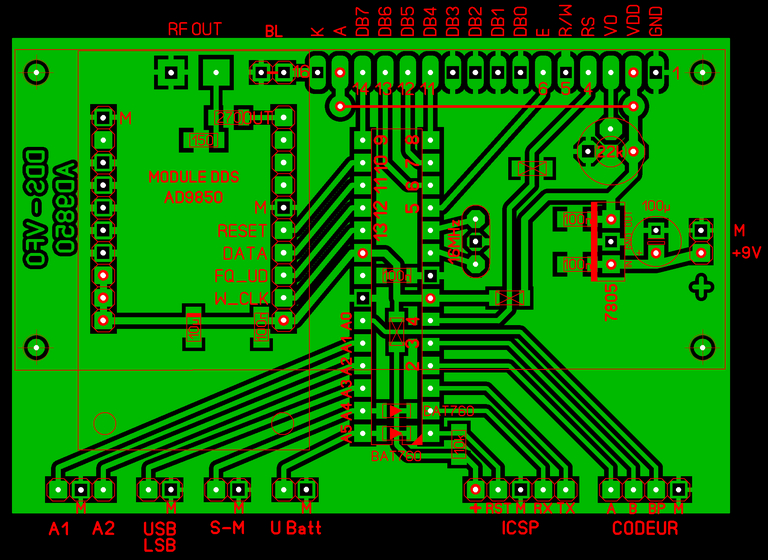

CIRCUIT IMPRIMÉ
(Côté composants, cuivre en transparence)

FONCTIONNEMENT

     A la mise en route, la fréquence affichée est celle de la dernière utilisation. Un appui sur le bouton du codeur permet de choisir le pas de scrutation du MHz au 10 Hz. Celui-ci est brièvement indiqué par un curseur se plaçant sous le chiffre correspondant. Un appui continu sur le bouton fait défiler le choix du pas d'une façon continue.
     Si la fréquence modifiée est stable pendant 5 secondes, elle est mise en mémoire, action confirmée par le mot "MEM" qui apparaît pendant une seconde au milieu de la deuxième ligne.
     La tension d'alimentation est affichée sur la deuxième ligne à gauche et à droite se trouve le mini S-mètre.


 PROGRAMMATION

     Le fichier source :

     vfo_rx_tribandes.ino :
