YEASU
FH-2
Dans la gamme des
accessoires de la marque YEASU, on trouve un boîtier de commande
à boutons qui sert à diverses fonctions, dont la gestion des mémoires
vocales.

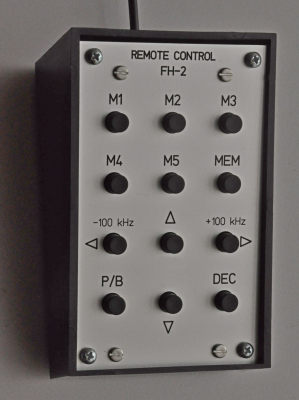

Ce
boîtier comporte 12 boutons poussoir et malgré cela n'est relié
au transceiver que par un câble à deux conducteurs. L'astuce réside
dans la mesure de la résistance entre ces deux conducteurs qui va
correspondre à un de ces boutons. On a donc 12 résistances de valeurs
échelonnées et, Yeasu ayant bien fait les choses, ces résistances
sont choisies dans la série E96 à 1 %. Elles sont disponibles chez
Farnell mais il est aussi possible d'utiliser des combinaisons série/parallèle
de la série courante E12 pour obtenir ces valeurs.
Du
côté pratique, nous avons utilisé un petit boîtier incliné en plastique
de marque TEKO référence 102.9 ou 102.5 (110x70x48). Les poussoirs viennent de Chine
via eBay, par lot de 100 à un prix défiant toute concurrence.
Ce
"Remote Control" d'origine étant assez cher (env. 40 €
mais on trouve des clones à 15 €), il est intéressant
d'en fabriquer un, même si l'esthétique en souffre quelque peu.

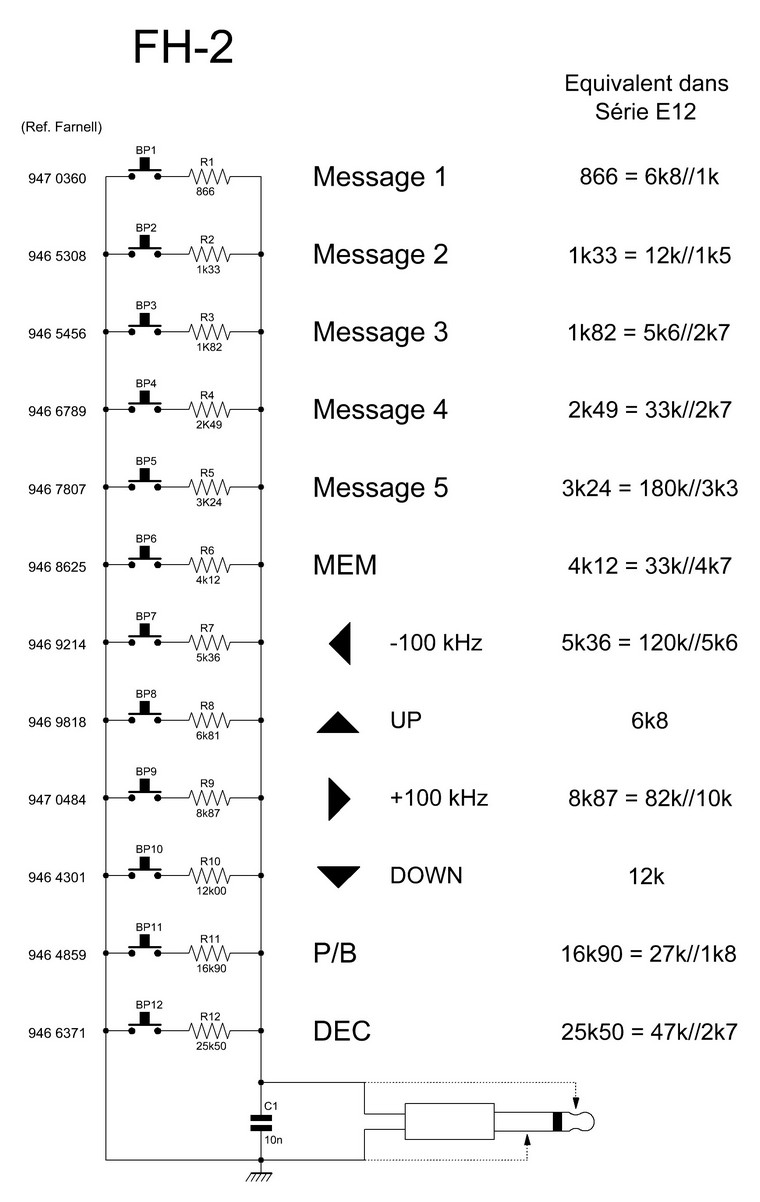

SCHÉMA

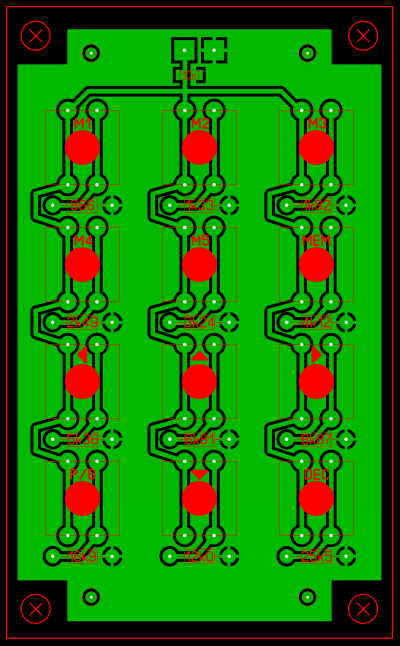

CIRCUIT
IMPRIMÉ
(Côté composants, cuivre en transparence)

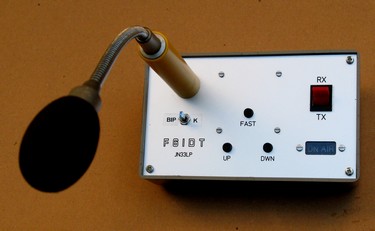

Remplacement du MH-31
par un micro de table

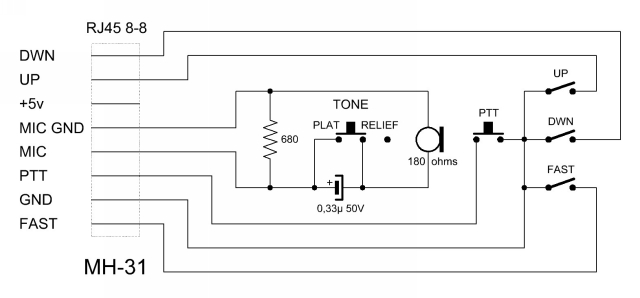

Le
micro à main MH-31 livré avec le FT-991 peut être remplacé par un modèle de table qui reprend les mêmes
fonctions (sauf le TONE) avec une capsule Electret montée sur flexible.
Celle-ci provient d'une récupération, mais tout "électret"
conviendra avec éventuellement une légère adaptation des résistances
d'alimentation R1/R2.

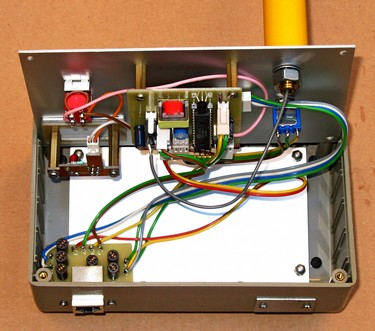

Le circuit du
micro a été couplé avec le générateur de bip décrit par ailleurs
sur le site. Le boitier est un TEKO référence 362.8 (161x97x61) au
fond duquel est placée une plaque de plomb de 5 mm maintenue par
une plaque d'aluminium. Deux diodes LED rouges éclairent un transparent
sur lequel est imprimé le texte (l'indicatif, par exemple) que l'on veut voir s'afficher lors
de l'action sur l'inverseur PTT. Le connecteur RJ45 femelle permet
d'utiliser le cordon spiralé livré avec le micro d'origine. Il supporte
le circuit imprimé des filtres.
Pour
la commutation entre "bip" et "K" on utilise
un inverseur on-off-on.

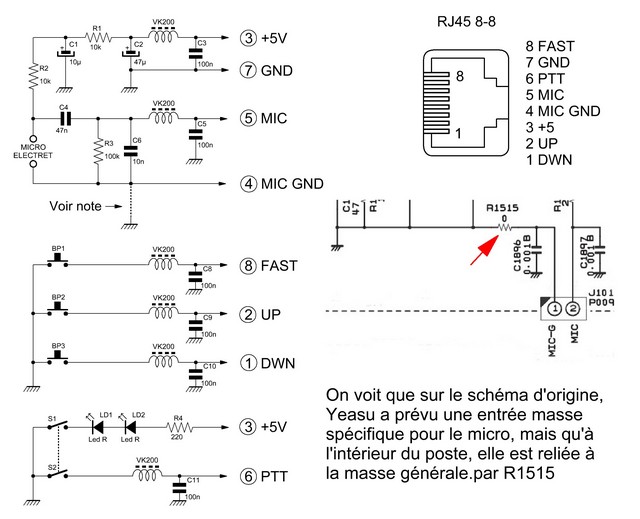

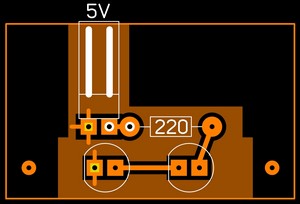

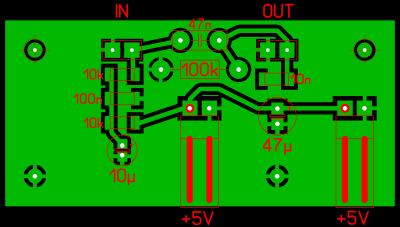

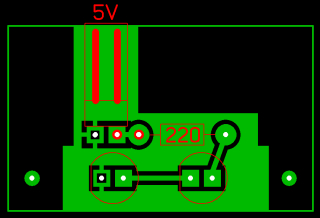

SCHÉMA

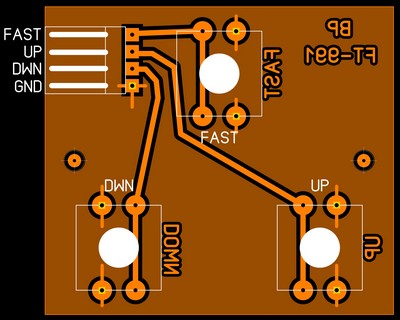

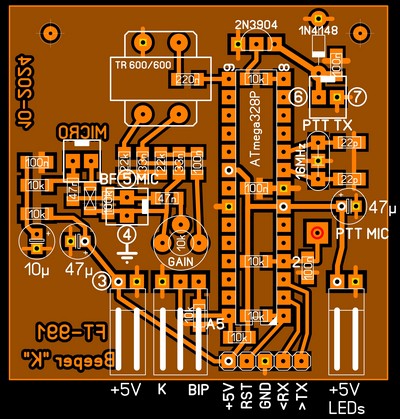

CIRCUITS
IMPRIMÉS
(Côté composants, cuivre en transparence)
