INTERFACE RS232 POUR RECEPTEUR AR8200

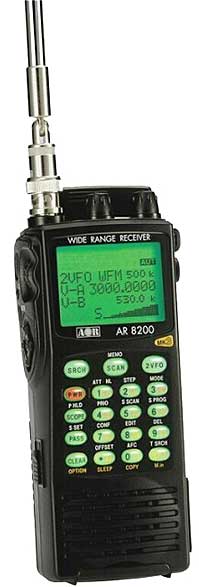

L' AR8200 de AOR est un récepteur portatif large bande qui couvre de 530 kHz à 3 000 MHz sans trou et doté de tous les modes de réception, y compris la BLU ce qui est assez rare pour ce type d'appareil.
Il dispose d'un connecteur RS232 qui permet de mettre en mémoire les fréquences des stations que l'on écoute habituellement.
 Malheureusement le niveau de tension sur cette prise est insuffisant pour s'interfacer directement avec un PC.
De plus, la prise utilisée semble être propriétaire et donc introuvable dans le commerce.
AOR fournit un câble de liaison avec adaptateur intégré mais dont le prix est prohibitif.
 Par chance, est disponible un câble comportant la fameuse prise d'un côté et rien de l'autre sous la référence OS8200 à un prix de l'ordre de 30 €.

C'est cet accessoire qui va nous servir pour réaliser un adaptateur.

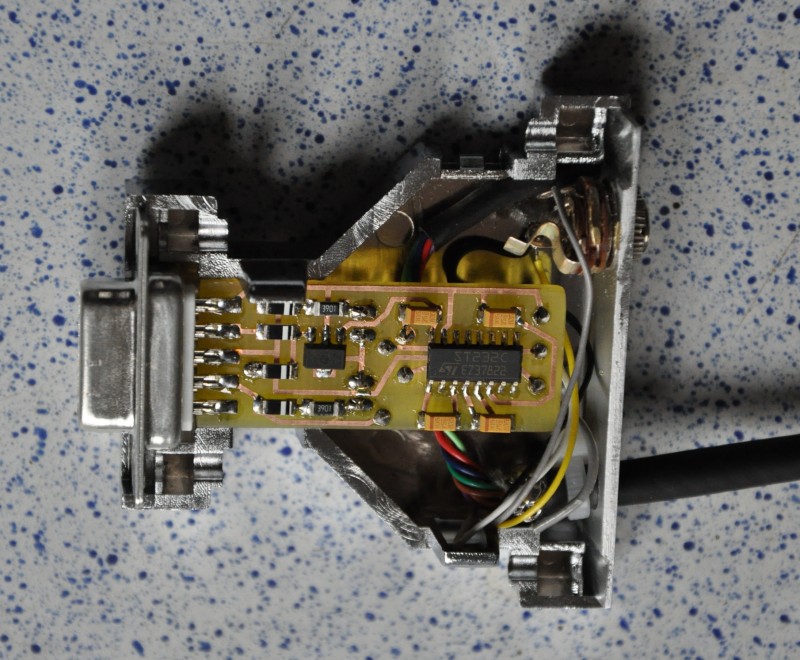

Pour miniaturiser l'objet nous allons faire appel aux CMS et utiliser un boîtier de conversion DB9 / DB25.

Depuis l'abandon presque total du RS232, ces boîtiers sont maintenant pratiquement introuvables.

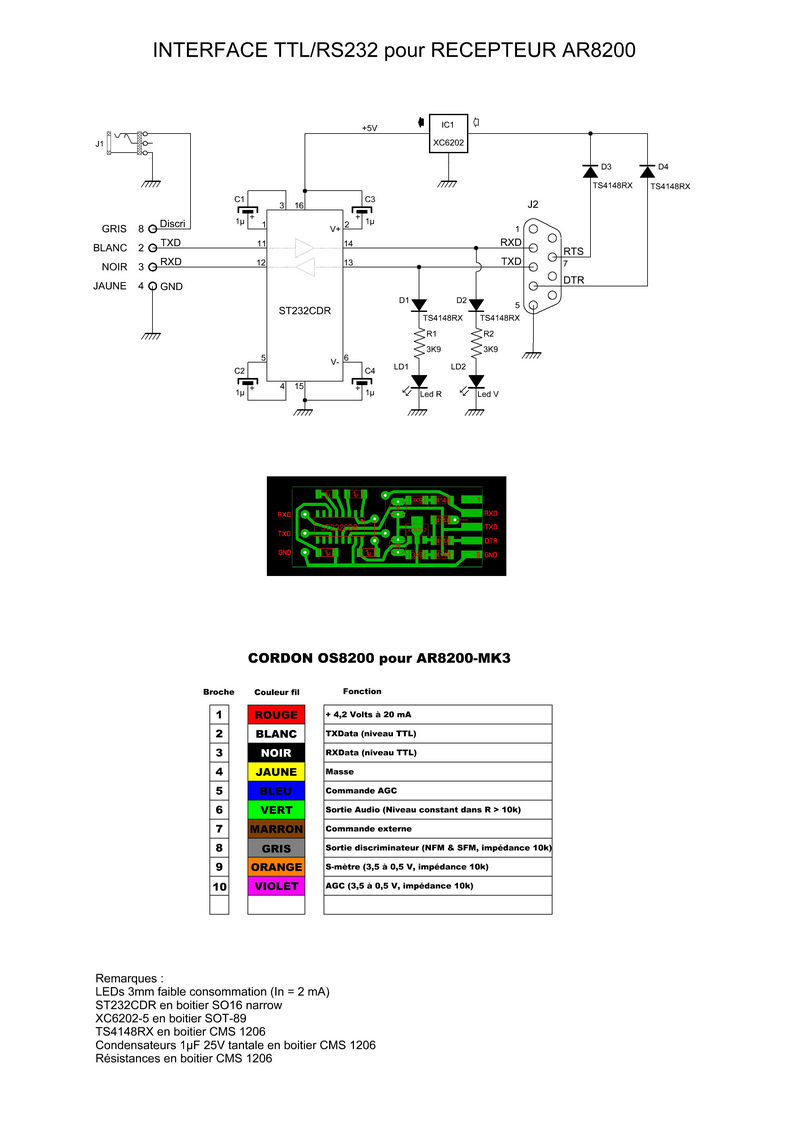

Comme indiqué sur le schéma, nous avons ajouté une prise jack mono qui permet d'accéder à la sortie discriminateur FM et deux diodes LED, qui même si elles ne brillent pas comme des lampions de Noël, donnent néanmoins un renseignement sur le passage des données.

Cliquez ICI pour télécharger le dossier pdf ci-dessus.

Muni de cette interface, nous pouvons maintenant dialoguer avec l' AR8200 et inscrire dans sa mémoire les fréquences et le nom des stations émettrices.

Pour ce faire, des programmes sont à disposition sur Internet, certains gratuits, d'autres payants. Ils ne sont pas légions, mais deux (gratuits) ont attiré notre attention.

Nous lui préférons largement AR86ctrl (v1.40 Feb 2004) de Klaus Botschan ( http://home.snafu.de/kbo/ ) qui malheureusement n'est plus mis à jour par son auteur. Il est accompagné d'une notice en pdf de 22 pages qu'il est nécessaire d'imprimer pour faciliter la mise en œuvre du programme. Il est axé essentiellement sur la gestion des banques de mémoires, opération qui faite au clavier du poste, se révèle particulièrement pénible.

Si vous tenez absolument à avoir du "payant", signalons :
