GPS - Maidenhead locator

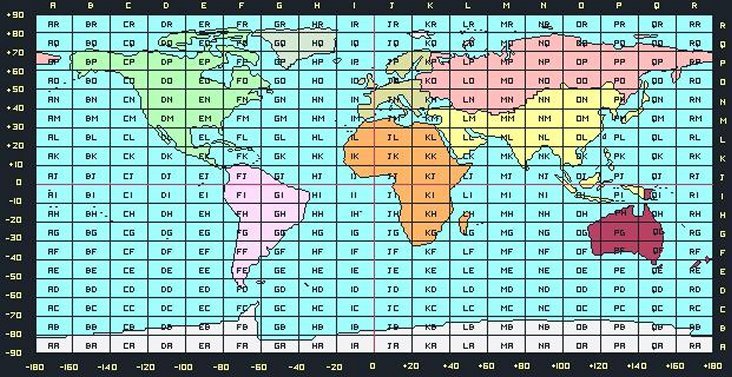

La carte ci-dessus montre la division en rectangles de l'ensemble de la planète. Ce que l'on voit, ce sont les deux premiers caractères du locator. Chaque rectangle peut être divisé en 4 pour que chacun reçoive les deux caractères suivants (deux chiffres). On peut encore faire une division en 4 pour avoir les deux caractères suivant (deux lettres).
C'est en général suffisant pour déterminer une position assez précisément. Mais on peut encore pousser plus loin la division et cela deux fois. Ce qui nous amène à un locator comportant dix caractères et donnant sur une carte, une position à quelques mètres près.
Muni de ce locator, on pourra visualiser sur une carte "OpenStreetMap" l'endroit précis dans un rectangle de 10 m x 5 m et ceci sur le site de TK5EP (www.egloff.eu/qralocator/).
C'est un petit appareil "de poche" qui sera bien utile à ceux qui font du SOTA ou autres vacations sur des points hauts lors de contest ou autres activités. Egalement utile lors de tentatives de liaisons à grande distance sur des bandes hyperfréquences. Et c'est là l'utilité d'avoir un locator à dix caractères qui est capable de situer un lieu à quelques mètres près sans avoir à transmettre des dizaines de chiffres caractérisant la longitude et la latitude.
Nous sommes bien conscient qu'un simple smartphone peut faire le même travail, mais sans avoir le plaisir d'utiliser un fer à souder.
Le montage fait appel à une puce
AT328P, programmée Arduino, qui décode les trames NMEA d'un
module GPS et affiche sur un écran LCD de deux lignes les divers
paramètres dont ce fameux locator à dix caractères. Le montage est
alimenté par un élément Li-ion 18650 de 2850 mA/h. Cette batterie
est rechargeable par un adaptateur secteur 5 V classique et comme elle ne
doit en aucun cas descendre en-dessous de 3,2 V, une alarme de batterie
faible s'affiche ainsi qu'une LED,

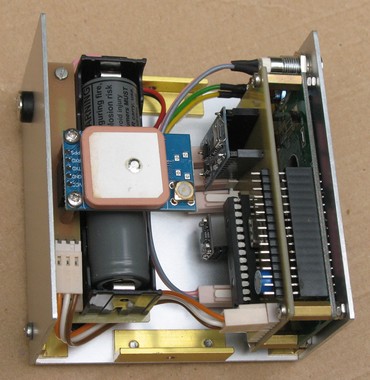

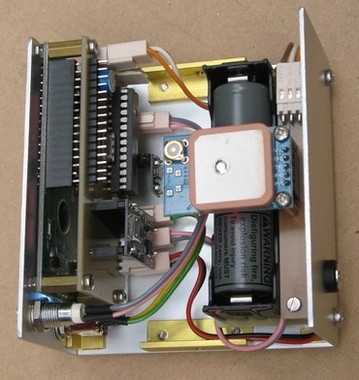

Sur le circuit imprimé
on a donc greffé deux modules miniatures achetés sur eBay, l'un est dévolu au chargement en toute
sécurité de la batterie Li-ion et l'autre transforme les 3,7 V de
cet accu en 5 V pour l'alimentation du montage. La consommation
(90 mA) est telle que la capacité de l'accu permet de nombreuses heures d'autonomie.

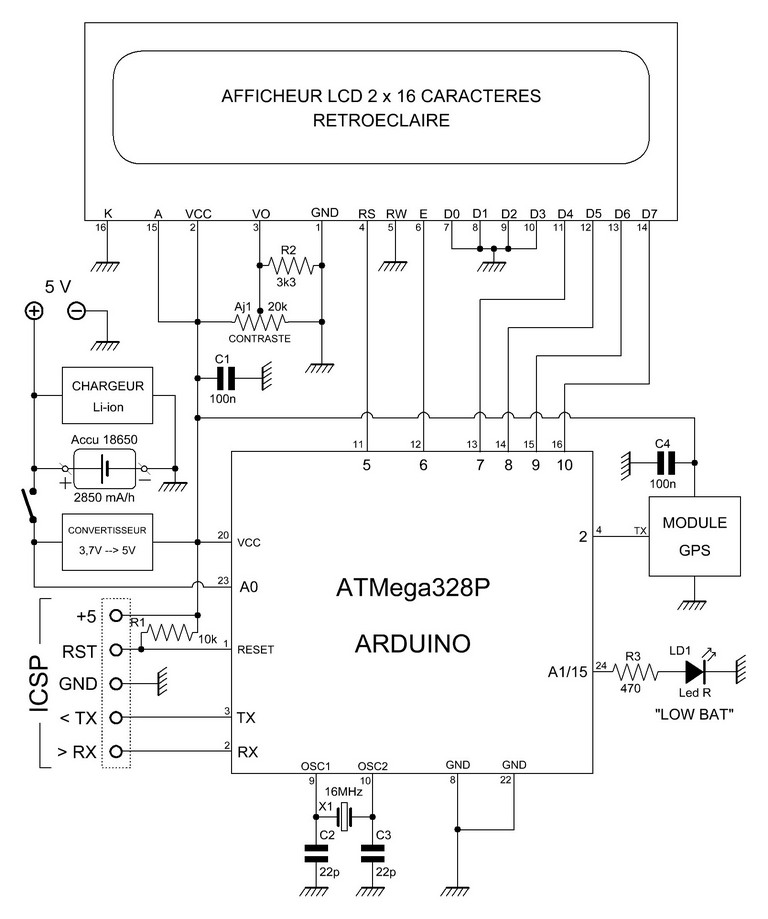

SCHÉMA

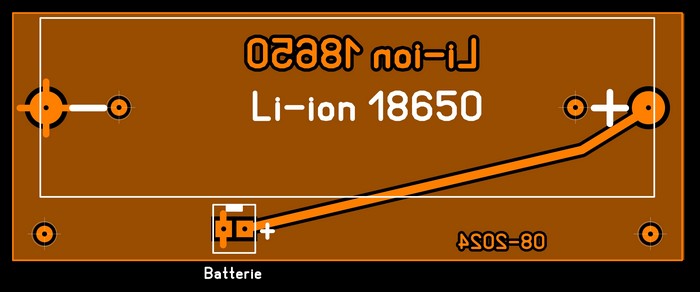

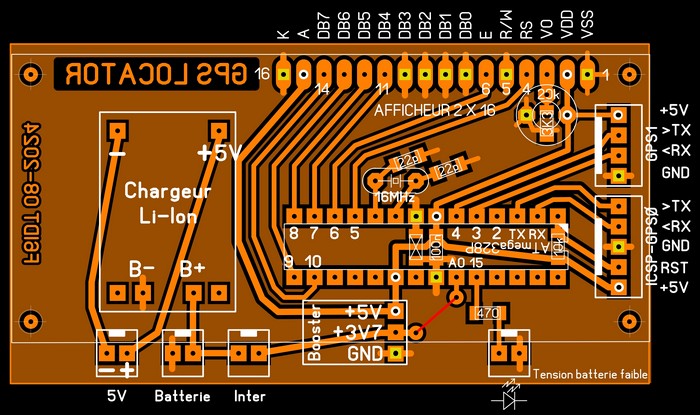

CIRCUIT
IMPRIMÉ
(Côté composants, cuivre en transparence)
Le programme:

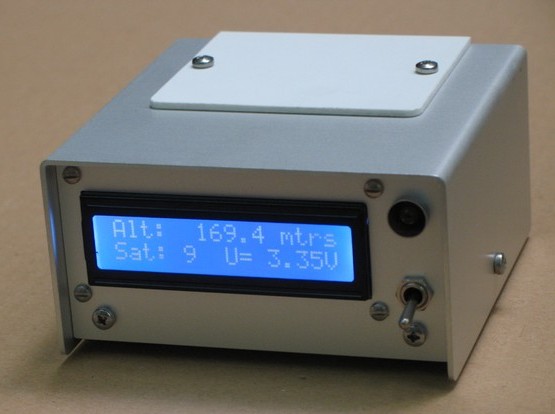

Il est simplifié à l'extrême par l'utilisation de deux bibliothèques, l'une pour le décodage des trames NMEA et l'autre pour le calcul du locator Maidenhead. L'affichage se fait en trois phases de 4 secondes chacune. Affichage de l'heure et de la date, puis les coordonnées géographiques en latitude et longitude, le locator sur 10 caractères et enfin l'altitude, le nombre de satellites reçus et la tension de la batterie. Deux autres pages sont prévues pour la surveillance de l'élément Li-ion qui ne doit en aucun cas subir une décharge profonde. Le premier avertit et indique que l'on approche de la tension d'alerte. Une LED rouge s'allume pendant 4 secondes. En cas d'atteinte de la tension critique de 3,2V, une deuxième page indique qu'il faut recharger la batterie et la diode s'allume en permanence. Une ligne de code à décommenter permet, si on le désire, de bloquer le programme sur ce dernier avertissement. Une amélioration, envisagée mais non implantée, serait de couper l'alimentation par un petit relais.
Le soft accompagné des deux bibliothèques:
gps-locator.zip
