Bouchon coupleur pour BIRD 43


     Le bouchon BIRD destiné à prélever le signal VHF-UHF sous forme atténuée passant au travers de la ligne est assez coûteux mais il a l'avantage d'avoir une atténuation définie et une bande passante assez large (-50 dB 20-1000 MHz).

     Ce n'est pas tout à fait le cas pour le système proposé ici qui nécessite malheureusement d'avoir des moyens mécaniques pas forcément à la portée de tous.

     Néanmoins nous décrivons ici notre réalisation qui donne satisfaction malgré les moyens mis en œuvree.

Le matériel :

   En dehors du tour et des outils de coupe, il faut :

- Une barre ronde en laiton (ou aluminium) de diamètre 30. On peut aussi sacrifier le bouchon de protection d'origine qui gardera quand même    sa fonction de court-circuit du galvanomètre mais posera un problème si l'appareil doit réintégrer sa sacoche de transport en cuir.
- Une fiche BNC à embase filetée.
- Un taraud de 3/8" UNEF (32 filets par pouce) disponible chez l'OCTANT.
- Une résistance de 51,1 ohms 1% (FARNELL)

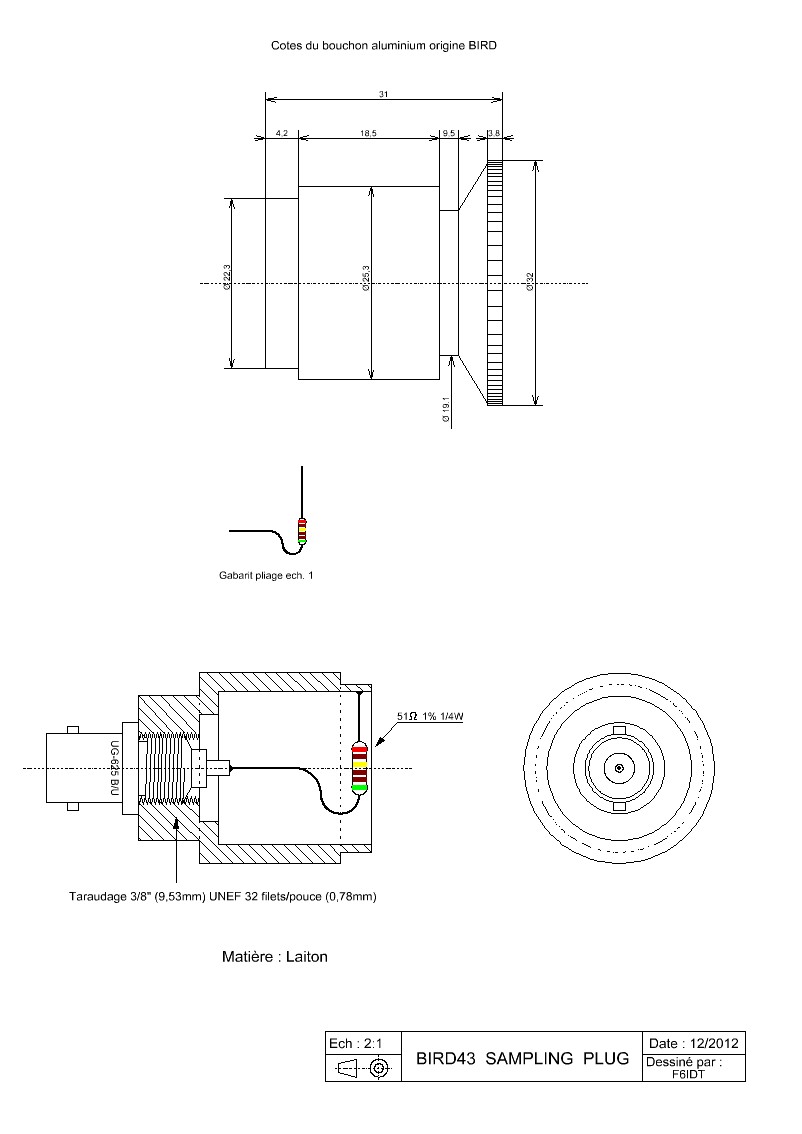

     Le plan coté à télécharger en PDF : ICI

 N.B. : Dans le cas de l'aluminium, il faudra serrer par déformation la queue de la résistance dans la collerette après perçage.
